双法兰智能差压变送器

产品优势：

合作客户：

概述

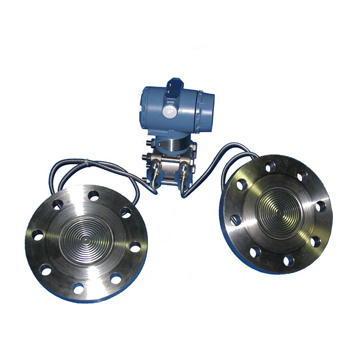

JP-3051DP双法兰差压变送器是一种变送器，具有设计原理先进、品种规格齐全、安装使用简便等特点。外观上结合了目前国内为流行，并被广泛使用的两种变送器（罗斯蒙特3051与横河EJA）的结构优点，让使用者有耳目一新的感觉，同时与传统的1151、CECC等系列设备在安装上可直接替换，有很强的通用性和替代能力。为适合国内自动化水平的不断提高和发展，双法兰差压变送器除设计小巧精致外，更推出具有HART现场总线协议的智能化功能。

双法兰差压变送器特点：

●精度高；

●稳定性好；

●二线制；
●固体元件,接插式印刷线路板；

●小型、重量轻、坚固抗振；

●量程、零点外部连续可调；

●正迁移可达500%；负迁移可达600%；

●阻尼可调；

●单向过载保护特性好；

●无机械可动部件，维修工作量少；

●全系列统一结构，零部件互换性强；

●接触介质的膜片材料可选择：（316L、TAN、HAST-C、MONEL等耐腐蚀材料）

●防爆结构，全天候使用。

双法兰差压变送器的功能参数：

◆使用对象：液体、气体和蒸气

◆测量范围：0-0.1kPa至0-40MPa

◆输出信号：4~20mA DC（特殊可为四线制220V AC供电,0~10mA DC输出）

◆供电电源：12~45V DC,一般为24V DC

◆负载特性：与供电电源有关,在某一电源电压时带负载能力见图2,负载阻抗RL与电源电压VS关系式为RL≤50（VS-12）

◆指示表：指针式线性指示0~100%刻度，以及3 1/2位LCD液晶式显示

◆防爆：a.隔爆型 dⅡCT5；b.本质安全型 iaⅡCT6

◆量程和零点：外部连续可调

◆正负迁移：零点经过正迁移或负迁移后,量程、测量范围的上限值和下限值的正值，均不能超过测量范围上限的100%。大正迁移量为小校调量程的500%；大负迁移量为小校调量程的600%。流量变送器大正、负迁移量为校准量程的10%

◆温度范围：放大器工作温度范围：-29~+93℃（LT型为:-25~+70℃），灌充硅油的测量元件：-40~+104℃，法兰式变送器灌充高温硅油时：+15~+315℃，普通硅油：-40~+150℃

◆静压和过载压力：4、10、25、32MPa

◆湿度：相对湿度为0~100%。

◆振动影响：在任意轴向上，振动频率为200Hz时，误差为测量范围上限的±0.05%/g

◆电源影响：小于输出量程的0.005%/V

◆负载影响：电源如果稳定,则负载没有影响

◆安装位置影响：大可产生0.24kPa的零点误差,但可校正,对量程没有影响其它

双法兰差压变送器结构材料：

◆隔离膜片：316L不锈钢,哈氏合金C-276,Monel合金,或钽

◆排气/排液阀：316不锈钢,哈氏合金C,蒙乃尔合金

◆法兰和接头：碳钢镀镍,316不锈钢,哈氏合金C或蒙乃尔合金

◆接触介质“O”形环：丁腈橡胶，氟橡胶

◆灌充液：硅油或惰性油

◆螺栓：碳钢镀镍

◆电子壳体材料：低铜铝合金

◆引压连接件：法兰NPT 1/4，中心距54mm；接头NPT 1/2或M20×1.5阳螺纹球锥面密封,带接头时中心距50.8、54、57.2mm（NPT锥管螺纹符合GB/T12716-91）

◆信号线连接孔:G1/2〃

◆重量:约5.5kg（不带附件）

双法兰差压变送器的型号规格

JP-3051DP	双法兰差压变送器
	4	0-4~40KPa
	5	0-40~250KPa
	6	0-0.16~1MPa
	7	0-0.4~2.5MPa
	8	0-1.6~10.0MPa
		代号	输出
		E	非智能型（4~20mA输出）
		S	智能型（HART协议+4~20mA输出）
			代号	结构材料
				法兰接头		隔离膜片		灌充液体
			22	316SST		316SST		硅油
				S1	一个远传装置		根据表I-VI自定义
				S2	二个远传装置
					代号	附加功能
					M1	0~100%线性指示表
					M2	LED数字显示器
					M3	LCD显示器
					B1	管装弯安装板
					B2	板装弯安装板
					B3	管装平安装板
					d	隔爆型dII BT4
					i	本安型iaIICT6
JP-3051DP	4	S	22	S2	M3 B3 ←选型举例
