简介
采用激光修正、温度补偿、模拟信号智能处理等先进技术和工艺，具有精度高、可靠性好、响应速度快、性能稳定等特性。该产品结构简单，安装、使用、维修方便，是新一代的化工防腐压力检测、控制仪表，抗干扰能力强，适合于远距离的信号传输，深受广大设计人员和用户的欢迎。目前已广泛用于石油、化工、冶金、制药、电力、轻工等领域，实现对有腐蚀性的液体、气体、蒸汽压力/绝压/真空的测量和控制。
用途
单法兰压力变送器输出：二线制，4～20mA DC输出，数字通讯，可编程设定线性或平方根输出方式，HART协议加载在4～20mA DC信号上。

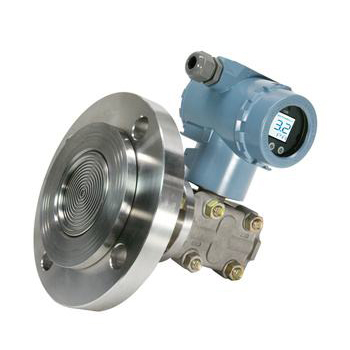

电源电压：工作状态：10.5～42V DC 数字通讯：16.4～42V DC 本 安 型：16.4～30V DC 负载(输出信号代码为D和E时)：工作状态：0～1335Ω 数字通讯：250～600ΩHR-3051LT单法兰压力变送器是一种直接安装在管道或容器上的现场变送器。由于隔离膜片直接与液体介质相接触，无须将正压侧用导压管引出，因此可以测量高温、高粘度、易结晶、易沉淀和强腐蚀等介质的液位、压力和密度，然后将其转换成4～20mA.DC信号输出。 Lt型液位变送器采用标准的法兰进行安装联接。
性能和参数
输出信号：4～20MA.DC二线制（模拟）
二线制4～20mA直流信号上叠加数字信号，由用户选择线性或开方输出。（智能）
供电电源：12～45V.DC
量 程 比：10：1或100比1
电源影响：<0.005%输出量程/V
负载影响：电源稳定时，无负载影响。
测量精度：调校量程的±0.1%，±0.2（标配精度为±0.2%，若选择其他精度请在订货选型时注明。）
阻 尼：通常可在0.1～16秒之间可调，当灌充惰性液或带远传装置时，时间常数会增大。
启动时间：<2秒，不需预热
工作环境：环境温度 -29～93℃（模拟放大器）
-29～75℃（数字/智能放大器）
-29～65℃（带显示表头）
环境湿度 0～95%
防护特性：防护能力 IP65
防爆类型：隔爆型 Exd II BT4-6
本安型 Exia II CT5
静压影响：DP类零位误差：对于14MPa,±0.1%大量程限值或±0.25%大量程限值(量程代号为3),在管道压力下通过调零给予校正。
HP类零位误差：±0.5%大量程限值，对于32MPa在管道压力下通过调零给予校正。
电磁辐射影响：0.05%大量程值，接受辐射频率27～500MHz，试验场强3V/m。
指示表(%)：液晶数显 精度±0.2%
振动影响：任何方向200Hz振动时，±0.05%/g。
安装位置：膜片未垂直安装，可能产生小于0.24KPa的零点误差，但可通过调零来修正。
重 量：3.9Kg（不包括附件）
主要特点
·测量对象：开口或密封容器的液位。
·液位测量精度0.25%。
·测量范围：6kPa~2000kPa。
·3-，4-英寸平膜片式或伸出式膜片。
·多种灌充液选择，可满足各种应用要求。
·阻尼可调。
·接液位材料：不锈钢、哈氏合金C-276和钽。
工作原理
工作时，高、低压侧的隔离膜片上和灌充液将过程压力传递给中心的灌充液, 中心的灌充液将压力传递到δ—室传感器中 心的传感膜片上。传感膜片是一个张紧的弹性元件，其位移随所受差压而变化（对于GP表压变送器，大气压力如同施加在传感膜片的低压侧一样）。AP绝压变送 器，低压侧始终保持一个参考压力。传感膜片的大位移量为0.004英寸（0.10毫米）。其位移量与压力成正比。测量膜片的两电容固定极板的被放大电路 线性地转换成4～20mA DC的二线制电流、电压或数字HART输出信号。
定货须知
1）变送器型号可根据选型规格表按需要确定。
2）选型规格表中的数字、符号填写清楚、准确无误。
3）如有正负迁移，注明迁移量数值。
4）差压变送器如需配三阀组，需另行注明。
5）选购远传变送器时，还应根据不同远传法兰选型表按需确定。
6）如果远传变送器要在真空场合和高温场合下使用，订货时要特殊标明。
7）接触介质O形密封环的材料有丁腈橡胶和氟橡胶等。
8）无特殊注明，出厂时灌充液为硅油
