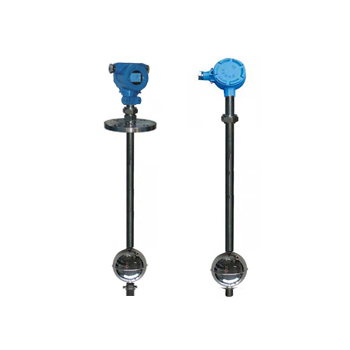

JP-UQZ浮球液位计

JP-UQZ浮球液位计

产品优势:
浮球液位计适用于工业和民用建筑水塔、水池、水箱、集水坑和工业槽罐等测量各种介质的液位
合作客户:
        JP-UQZ浮球液位计是一种插入式液位仪表。由磁干簧管、精密电阻和放大变换电路组成。当液位计磁性浮子的磁力作用到某一位置的干簧管时,该干簧管闭合,使放大变换电路输出与被测液位高低相对应的电流值,随着液位的高低变化,放大变换电路将液位高低转换成线性的4~20mADC信号输出,以实现对液位信号的传送或控制。

        浮球液位计适用于工业和民用建筑水塔、水池、水箱、集水坑和工业槽罐等测量各种介质的液位,广泛应用于液位、化工、冶金、电力、造纸、食品及工业污水处理等部门。

一、磁浮球液位计技术参数:
1.测量范围 L1:300~6000mm;
2.额定工作压力:≤1.6MPa;
3.液位计材质:321、304、316、316L;
4.工作温度范围:≤;80℃
5.连接法兰:DN80~DN150;
6.防护等级:IP65;
7.防爆等级:ExibⅡCT5(本安);
8.ExdⅡCT5(隔爆);
9.输出电流:4~20mA;
10.负载电阻:500Ω;
11.工作电源:24V.DC;

二、浮球液位计的特点:
1、安装方便,使用前经调试后,以后不需要再调试;
2、可进行二种不同密度介质的界面测量;
3、能有效克服悬浮物、泡沫等形成的假液位;
4.浮球经配重可测两种液体的介面;
5.可靠性高成本低、稳定可靠,重复性好。

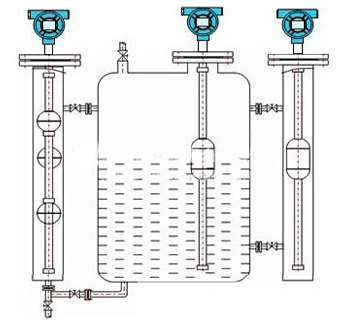

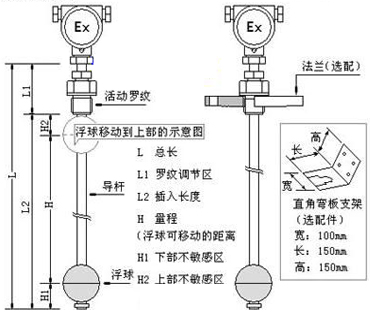

三、浮球液位计外形尺寸图及安装示意图:

四、浮球液位计选型表:
代  码 说    明
JP-UQZ 浮球液位计
显示方式 无表头显示
M 带表头显示
H 表头显示+HART协议
安装方式 D 法兰安装
F 螺纹安装
仪表材质 C 304不锈钢
P 316不锈钢
T
F PP
PF 不锈钢包PTFE
订货长度 口口口 法兰或者螺纹以下长度(mm)
需标注数据 B1 需标注操作温度
B2 需标注操作压力
B3 需标注介质比重
B4 螺纹或者法兰的规格
