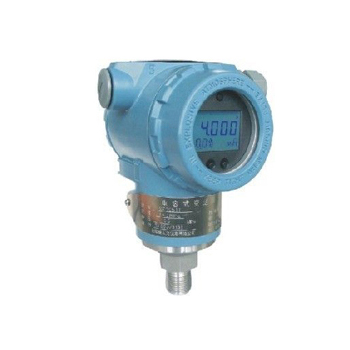

JP-3051TG系列智能压力变送器是的采用进口电容式压力检测元件，传感器经高性能电子放大器将压力信号转换成4～20mA或者其它标准信号输出给数显仪、调节仪、记录仪等二次表或DCS系统。可测量液体、气体、蒸气等介质的压力，以及与压力有比例关系的液位、流量等数据。
JP-3051TG智能压力变送器为直接安装式，无需引压管。采用智能主板，具有HART协议通讯功能。可与HART手操器进行通讯，实现远程设定与监控等功能。

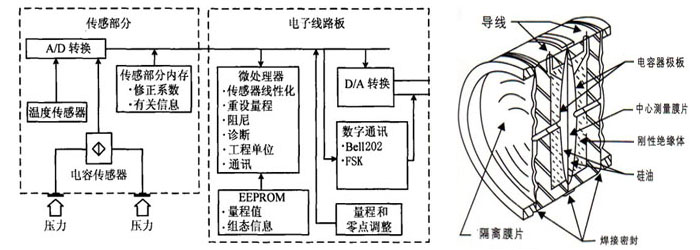

一、智能压力变送器的组成及原理图：
智能压力变送器由智能传感器和智能电子板两部分组成，智能传感器部分包括：电容式传感器、测量膜片检测电路、温度传感器和温度补偿电路等组成；智能电子板板部分包括：微电脑控制器及外围电路组成，完成压力信号到4～20mADC的转换。
二、技术参数：
1. 性能规格：（零基准校验范围，参考条件下，硅油充液，316L不锈钢隔离膜片。）
（1） 参考精度：
①数字、智能：±0.2%校验满量程；
②模拟、线性：±0.5%校验量程。
（2）稳定性：
①数字、智能：6个月，±0.1%URL；
②模拟、线性：6个月，±0.2%URL。
（3）环境温度影响：
①数字、智能：零点误差：±0.2%URL/56℃、总体误差：±(0.2%URL+0.18%校验量程）/56℃；
②模拟、线性：零点误差：±0.5%URL/56℃、总体误差：±(0.5%URL+0.5%校验量程）/56℃；
（4）振动影响：在任意轴向上，200Hz下振动影响为±0.05%URL/g
（5）电源影响：小于±0.005%输出量程/伏特。
（6）负载影响：没有负载影响，除非电源电压有变化。
（7）电磁干扰/射频干扰（EMI/RFI影响）：由20至1000MHz，场强达至30V/M时，输出漂移小于±0.1%量程。
（8）安装位置影响：
零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉；对量程无影响。
2. 功能规格：
（1）测量范围：0～0.125～41370KPa
（2）零点与量程：
①数字、智能：可用本机量程和零点按钮调整，或用HART手操器远程调整；
②模拟、线性：量程和零点连续可调。
（3）零点正、负迁移：零点负迁移时，量程下限大于或等于-URL；零点正迁移时，量程上限小于或等于+URL。校验量程大于或等于小量程。
（4）输出：
①数字、智能：4～20mA DC，用户可选择线性或平方根输出。数字过程变量叠加在4～20mA 信号上，可供采用HART协议的上位机使用
①模拟、线性：4～20mA DC,与过程压力成线性。
三、压力变送器选型表：
JP-3051TG | 压力变送器（智能电容式） | |||||||
| 量程 | A | 0～5KPa～20KPa | E | 0～0.7MPa～3.5MPa | ||||
| B | 0～20KPa～70KPa | F | 0～2.0MPa～7MPa | |||||
| C | 0～70KPa～350KPa | G | 0～7MPa～35MPa | |||||
| D | 0～200KPa～700KPa | H | 0～20MPa～100MPa | |||||
| 显示方式 | 1 | 无显示 | ||||||
| 2 | 数码管显示 | |||||||
| 3 | 液晶显示 | |||||||
| 安装方式 | M | M20*1.5外螺纹 | ||||||
| P | 齐平膜片（隔膜型） | |||||||
| O | 其它规格（请标注） | |||||||
| 输出信号 | E | 4～20mA两线制（DC 24V）+HART协议 | ||||||
| K | 4～20mA两线制（DC 24V） | |||||||
| M | 用户约定 | |||||||
| 附加选项 | A | 绝压测量 | ||||||
| F | 负压测量 | |||||||
| S | 散热器及过程连接件 | |||||||
| Y | 用户约定 | |||||||
| B | 防爆 | |||||||
