JP-3051GP智能压力变送器

JP-3051GP智能压力变送器

产品优势:
JP-3051GP智能压力变送器采用智能主板,具有HART协议通讯功能。可与HART手操器进行通讯,实现远程设定与监控等功能。也可以通过按键方式实现现场调零、组态等操作。
合作客户:
         JP-3051GP智能压力变送器是我公司生产的采用电容式压力检测元件,传感器经高性能电子放大器将压力信号转换成4~20mA或者其它标准信号输出给数显仪、调节仪、记录仪等二次表或DCS系统。可测量液体、气体、蒸汽等介质的压力,以及与压力有比例关系的液位、流量等数据。

        JP-3051GP智能压力变送器采用智能主板,具有HART协议通讯功能。可与HART手操器进行通讯,实现远程设定与监控等功能。也可以通过按键方式实现现场调零、组态等操作。

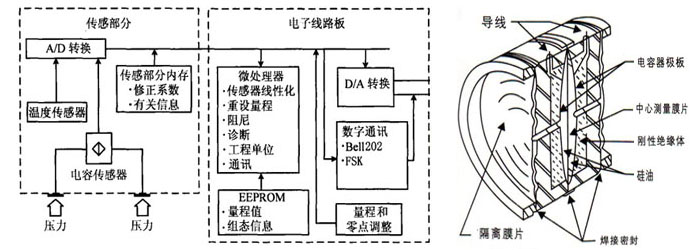

一、智能压力变送器的组成及原理图:
    智能压力变送器由智能传感器和智能电子板两部分组成,智能传感器部分包括:电容式传感器、测量膜片检测电路、温度传感器和温度补偿电路等组成;智能电子板板部分包括:微电脑控制器及外围电路组成,完成压力信号到4~20mADC的转换。

二、技术参数:
1. 性能规格:(零基准校验范围,参考条件下,硅油充液,316L不锈钢隔离膜片。)
(1) 参考精度:
①数字、智能:±0.2%校验满量程;
②模拟、线性:±0.5%校验量程。

(2)稳定性:
①数字、智能:6个月,±0.1%URL;
②模拟、线性:6个月,±0.2%URL。

(3)环境温度影响:
①数字、智能:零点误差:±0.2%URL/56℃、总体误差:±(0.2%URL+0.18%校验量程)/56℃;
②模拟、线性:零点误差:±0.5%URL/56℃、总体误差:±(0.5%URL+0.5%校验量程)/56℃;

(4)振动影响:在任意轴向上,200Hz下振动影响为±0.05%URL/g

(5)电源影响:小于±0.005%输出量程/伏特。

(6)负载影响:没有负载影响,除非电源电压有变化。

(7)电磁干扰/射频干扰(EMI/RFI影响):由20至1000MHz,场强达至30V/M时,输出漂移小于±0.1%量程。

(8)安装位置影响:
零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉;对量程无影响。

2. 功能规格:
(1)测量范围:0~0.125~41370KPa

(2)零点与量程:
①数字、智能:可用本机量程和零点按钮调整,或用HART手操器远程调整;
②模拟、线性:量程和零点连续可调。

(3)零点正、负迁移:零点负迁移时,量程下限必须大于或等于-URL;零点正迁移时,量程上限必须小于或等于+URL。校验量程必须大于或等于最小量程。

(4)输出:
①数字、智能:4~20mA DC,用户可选择线性或平方根输出。数字过程变量叠加在4~20mA 信号上,可供采用HART协议的上位机使用
①模拟、线性:4~20mA DC,与过程压力成线性。

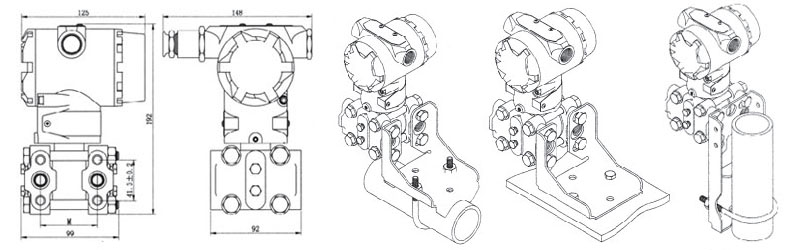

三、压力变送器外形尺寸图及安装图:

四、压力变送器选型表:
JP-3051 智能电容式变送器
类型 GP 智能压力变送器
AP 智能绝压变送器
输出信号 E 4~20mA,HART协议数字通讯
S 4~20mA
量程范围 1 -100~100kPa
2 0~0.6~60kPa
3 0~0.03~3MPa
4 0~0.14~14MPa
5 0~0.6~60MPa
接液材质 S 本体 膜盒 排气 螺钉
JPS14A SUS316L SUS316L
T 其它材质要求订货时请注明
管道连接 M 带M20*1.5过程接头
N 带1/2NPT过程接头
Y 用户约定
安装方式 2 垂直安装,右面高压,过程接头在上
3 垂直安装,右面高压,过程接头在下
4 垂直安装,左面高压,过程接头在上
7 垂直安装,左面高压,过程接头在下
8 水平安装,右面高压
9 水平安装,左面高
显示表头 M3 LCD显示表
M2 LED显示表
N 无表头显示
安装支架 A SECC 平托架
B SUS304 平托架
C SECC L型托架
D SUS304 L型托架
其它要求 订货时说明
