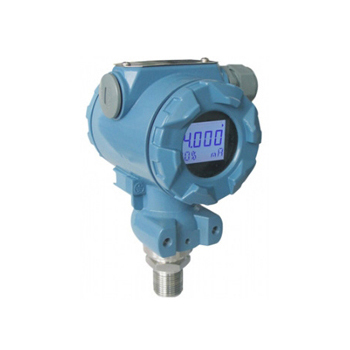

JP-DBS扩散硅压力变送器

产品优势：

合作客户：

JP-DBS系列扩散硅压力变送器是的采用进口扩散硅或陶瓷芯体作为压力检测元件，传感器经高性能电子放大器将压力信号转换成4～20mA或者其它标准信号输出给数显仪、调节仪、记录仪等二次表或DCS系统。可测量液体、气体、蒸气等介质的压力，以及与压力有比例关系的液位、流量等数据。

压力变送器是由被测介质的压力直接作用于传感器的膜片上，使膜片产生与介质压力成正比的微小位移，正常工作状态下，膜片大位移不大于0.025毫米，电子线路检测这一位移量后，即把这一位移量转换成对应于这一压力的标准工业测量信号。超压时膜片直接贴到坚固的陶瓷基体/扩散硅上，由于膜片与基体的间隙只有0.1毫米，因此过压时膜片的大位移只能是0.1毫米，所以从结构上保证了膜片不会产生过大变形，该传感器具有很好的稳定性和高可靠性。

JP-DBS系列扩散硅压力变送器是直接安装式变送器，无需引压管，可直接安装在管道及设备上。安装方式有螺纹式及法兰式，特殊介质可加隔离膜片，高温介质可在安装冷凝圈的基础上在仪表接口与表头之间加装散热器。

一、主要技术指标：

1．量程范围：-0.1～100MPa；

2．精度等级：±0.5%；

3．非线性误差：0.5级≤±0.5%F·S；

4．滞后误差：≤±0.3%FS；

5．输出特性：

①0～10mA输出，负载电阻0～1.5KΩ；

②4～20mA输出，负载电阻0～600Ω；

③恒流输出内阻大于10MΩ；

④二线制4-20mA输出：标准供电DC24V；

6.防爆标志：（RPT-Ⅲ）：Exia Ⅱ CT4-6。

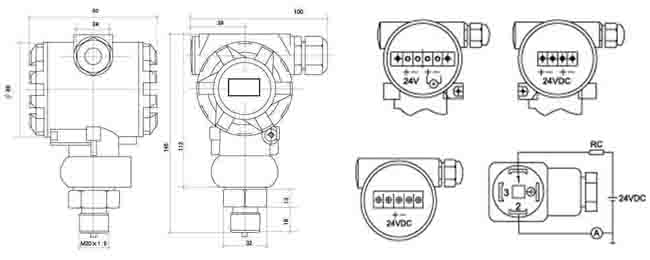

二、308系列压力变送器外形尺寸图及接线图

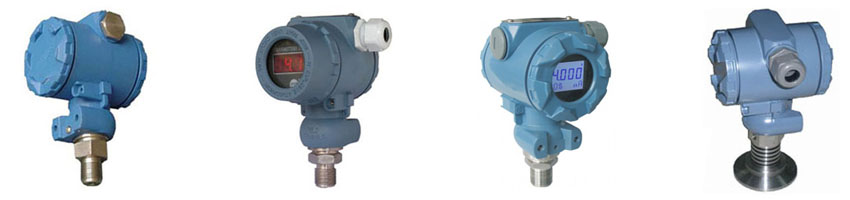

三、308系列压力变送器实物分类图：

四、压力变送器选型表：

JP-DBS	压力变送器（简易式扩散硅传感器）
量程	A	0-5KPa-20KPa						E	0-0.7MPa-3.5MPa
	B	0-20KPa-70KPa						F	0-2.0MPa-7MPa
	C	0-70KPa-350KPa						G	0-7MPa-35MPa
	D	0-200KPa-700KPa						H	0-20MPa-100MPa
显示方式		1	无显示
		2	数码管显示
		3	液晶显示
安装方式			M	M20*1.5外螺纹
			P	齐平膜片（隔膜型）
			O	其它规格（请标注）
输出信号				E	4～20mA两线制（DC 24V）
				K	0～20mA
				M	用户约定
防爆要求					0	非防爆
					i	本安型iaⅡCT6
					d	隔爆型dⅡBT4
附加选项						Z	阻尼调整
						Q	迁移
						A	绝压测量
						F	负压测量
						C	选用陶瓷传感器
						S	散热器及过程连接件
						Y	用户约定
