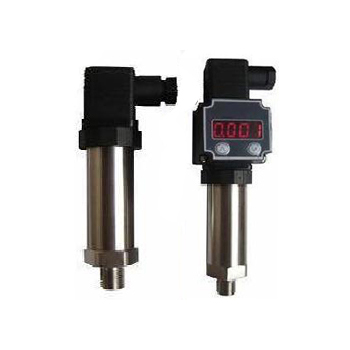

JP-DBS316精巧型压力变送器

JP-DBS316精巧型压力变送器

产品优势:
精巧型压力变送器采用不锈钢棒形外壳,隔离防腐、外形设计精巧,安装十分简便。霍斯曼接头,高韧性,耐磨,使用寿命长。
合作客户:
        JP-DBS316系列压力变送器是的采用进口扩散硅或陶瓷芯体作为压力检测元件,传感器经高性能电子放大器将压力信号转换成4~20mA或者其它标准信号输出给数显仪、调节仪、记录仪等二次表或DCS系统。可测量液体、气体、蒸气等介质的压力,以及与压力有比例关系的液位、流量等数据。

        精巧型压力变送器采用不锈钢棒形外壳,隔离防腐、外形设计精巧,安装十分简便。霍斯曼接头,高韧性,耐磨,使用寿命长,降低更换率.

一、产品特点:
1.采用进口原装陶瓷压阻传感器
2.传感器和放大电路高度集成
3.全体不锈钢封装成一体
4.电路零点和增益无需调整
5.结构紧凑、防水、防尘

二、技术参数:
量程范围:-0.1MPa~60MPa
精度等级: 0.5%F.S
负载能力:电流输出型≤ 500Ω;电压型输出阻抗250Ω
介质温度:-20℃~85℃
环境温度:-20℃~+85℃
供电电压:DC 24V(12V~32V)
非线 性:± 0.2%F.S
迟滞性与可重复性:± 0.1%F.S
长期稳定性:± 0.1%F.S/y
热力零点漂移:± 0.02%F.S/℃
响应时间:≤ 50ms
大工作压力:2倍量程
电气连接:标准霍斯曼接头或者大霍斯曼接头
过程连接:M20×1.5外螺纹或其他
外部零件材料:316不锈钢
壳体材料:316不锈钢
防护等级:IP 54

三、外形尺寸图:

四、压力变送器选型表:
JP-DBS316 压力变送器(精巧型)
量程 A 0~5KPa~20KPa E 0~0.7MPa~3.5MPa
B 0~20KPa~70KPa F 0~2.0MPa~7MPa
C 0~70KPa~350KPa G 0~7MPa~35MPa
D 0~200KPa~700KPa H 0~20MPa~100MPa
显示方式 1 无显示
2 数码管显示
3 液晶显示
安装方式 M M20*1.5外螺纹
P 齐平膜片(隔膜型)
O 其它规格(请标注)
输出信号 E 4~20mA两线制(DC 24V)
K 0~10mA
M 用户约定
附加选项 Z 阻尼调整
Q 迁移
A 绝压测量
F 负压测量
C 选用陶瓷传感器
S 散热器及过程连接件
Y 用户约定
