压力变送器

当前位置:首页>产品中心>压力/差压变送器系列>压力变送器

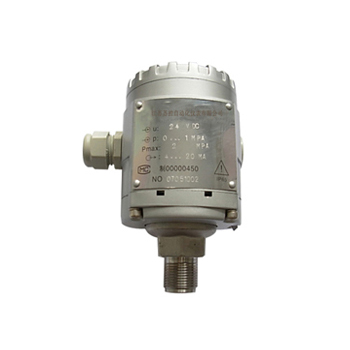

JP-DBS301陶瓷电容压力变送器
[list:title]

JP-DBS301陶瓷电容压力变送器

产品优势:
合作客户:
一、产品特点:
1.,进口元件组装,仿造接线合形式,外形美观。
2.温度漂移小,全密封结构并采用(SUT) (PTM)和厚膜电路技术,提高了测量精度,稳定性好,可靠性高。
3.具有较好的化学的稳定性,陶瓷膜片可与各种化学介质接触而耐腐蚀。
4.具有体积小重量轻可直接并安装在管道上,可多量程选择,还可1:5量程调整。

二、技术指标:
量程范围:-0.1MPa~60MPa
精度等级: 0.5%F.S
负载能力:电流输出型≤ 500Ω;电压型输出阻抗250Ω
介质温度:-20℃~85℃
环境温度:-20℃~+85℃
供电电压:DC 24V(12V~32V)
非线 性:± 0.2%F.S
迟滞性与可重复性:± 0.1%F.S
长期稳定性:± 0.1%F.S/y
热力零点漂移:± 0.02%F.S/℃
响应时间:≤ 50ms
大工作压力:2倍量程
过程连接:M20×1.5外螺纹或其他
外部零件材料:316不锈钢
壳体材料:316不锈钢
防护等级:IP 65

三、标准型压力变送器分类:
1.可加散热器为耐高温压力变送器;
2.可加法兰膜片为隔膜压力变送器;
3.卡箍式安装为卫生型压力变送器。

四、外形尺寸图:

五、压力变送器选型表:
JP-DBS301 压力变送器(陶瓷电容型)
量程 A 0~5KPa~20KPa E 0~0.7MPa~3.5MPa
B 0~20KPa~70KPa F 0~2.0MPa~7MPa
C 0~70KPa~350KPa G 0~7MPa~35MPa
D 0~200KPa~700KPa H 0~20MPa~100MPa
安装方式 M M20*1.5外螺纹
P 齐平膜片(隔膜型)
O 其它规格(请标注)
输出信号 E 4~20mA两线制(DC 24V)
K 0~20mA
M 用户约定
附加选项 Z 阻尼调整
Q 迁移
A 绝压测量
F 负压测量
C 选用陶瓷传感器
S 散热器及过程连接件
Y 用户约定
JP-DBS301系列陶瓷电容压力变送器是的采用进口陶瓷芯体作为压力检测元件,传感器经高性能电子放大器将压力信号转换成4~20mA或者其它标准信号输出给数显仪、调节仪、记录仪等二次表或DCS系统。可测量液体、气体、蒸气等介质的压力,以及与压力有比例关系的液位、流量等数据。

JP-DBS301系列陶瓷电容压力变送器是采用新干式陶瓷电容传感技术,广泛应用于电力,石化,冶金等行业的气体,液体和蒸汽等介质的压力测量。
