JP-隔膜式压力变送器
[list:title]

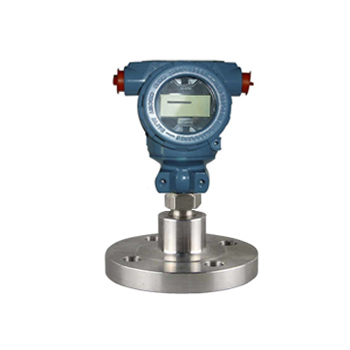

JP-隔膜式压力变送器

产品优势:
合作客户:
        JP-GPMF隔膜式压力变送器是的采用电容式压力检测元件,传感器经高性能电子放大器将压力信号转换成4~20mA或者其它标准信号输出给数显仪、调节仪、记录仪等二次表或DCS系统。

        JP-GPMF隔膜式压力变送器经过温度补偿、精湛的全不锈钢密封焊接和完善的装配工艺,使产品具有精度高、抗干扰、过载和冲击能力强、防潮性和长期稳定性好等特点。备有多种压力接口和电气接口供客户选配,以满足各种粘稠介质(泥浆、煤浆、油漆、原油)的压力测量。

一、技术参数:
1.量    程:-100KPa~0~60MPa;
2.精    度:0.25级、0.5级、0.1级、0.075级;
3.输出信号:4~20mA(二线制);
4.供电电压:9~36VDC(二线制)、9~40VDC(三线制);
5.介质温度:-30℃~+85℃ ;
6.环境温度:-20℃~+85℃;
7.允许过荷:150%FS ;
8.温度漂移:≤±0.05%FS/10℃;
9.稳 定 性:±0.1%FS/年~±0.2%FS/年;
10.外壳材质:316L不锈钢;
11.接口材质:316L不锈钢;
12.压力接口:M20×1.5、G1/4、1/4NPT等外螺纹或根据用户要求定制;
13.电气接口:四芯屏蔽电缆(防护等级IP65)、航空插头、DIN接头;
14.标    识:采用激光打标,确保产品可追朔性。

二、应用范围:
1.化工涂料、油漆检测系统;
2.环保、煤矿;
3.密封油压系统、实验或测试设备;
4.泥浆、煤浆、原油等粘稠介质。

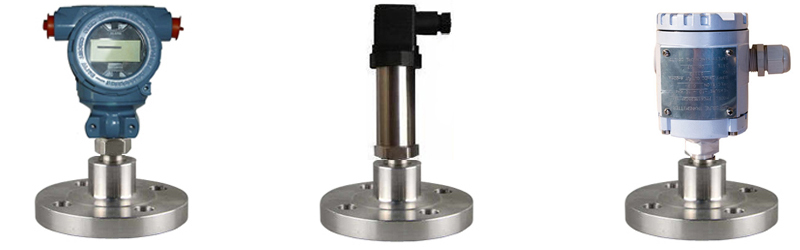

三、隔膜压力变送器外形图:

四、隔膜式压力变送器选型表
JP-GP 压力变送器
B 标准型
J 精巧型
T 陶瓷电容型
量程 A 0-5KPa-20KPa E 0-0.7MPa-3.5MPa
B 0-20KPa-70KPa F 0-2.0MPa-7MPa
C 0-70KPa-350KPa G 0-7MPa-35MPa
D 0-200KPa-700KPa H 0-20MPa-100MPa
显示方式 1 无显示
2 数码管显示
3 液晶显示
安装方式 M M20*1.5外螺纹
MF 隔膜型(标注法兰规格膜片材质)
O 其它规格(请标注)
输出信号 E 4~20mA两线制(DC 24V)
K 0~20mA
M 用户约定
防爆要求 0 非防爆
i 本安型iaⅡCT6
d 隔爆型dⅡBT4
附加选项 Z 阻尼调整
Q 迁移
A 绝压测量
F 负压测量
C 选用陶瓷传感器
S 散热器及过程连接件
Y 用户约定
