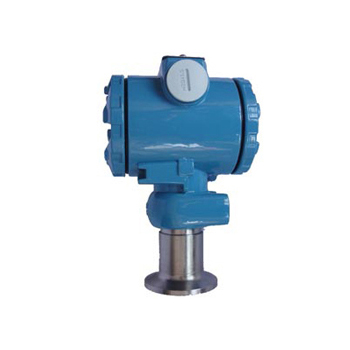

JP-GPMC卫生型压力变送器

产品优势：

合作客户：

JP-GPMC卫生型压力变送器是专门为医药、啤酒、奶仓，果汁等医药食品领域设计的专用型产品，核心部分选用高精度、高稳定性压力敏感芯片,原装进口陶瓷电容传感器及技术，遵照医药食品行业的卫生级标准.通过高可靠性的放大电路，将被测介质的压力转换成4~20mADC标准信号。高质量的传感器、精湛的封装技术以及完善的装配工艺确保了该产品的高质量和优异性能。

JP-GPMC卫生型压力变送器齐平膜结构和多种引线方式能够大限度的满足客户的要求，特别适用于食品制药,饮料加工和生物制品等行业。

一、卫生型压力变送器产品特点：

1.不锈钢隔离大波纹片使测量介质与压力传感器相隔离,洁净卫生；

2.反向极性保护及限流保护；

3.防射频干扰，输出信号形式多样，零点，满度可调；

4.体积小、外形美观、性价比高；

5.高精度、高稳定性、高可靠性；

6.变送器采用SUS316 材质的螺纹，DN活接及法兰连接，可根据客户现场需求设计加工。

二、卫生型压力变送器产品应用：

1.食品卫生行业；

2.造纸行业；

3.污水液位测量；

4.饮料罐液位测量；

5.管道液位测量；

6.医药及生物制品加工。

三、卫生型压力变送器技术指标：

1.测量介质：陶瓷与 SUS316L材质兼容的各种液体、气体或蒸汽；

2.量程范围：0～50kPa至 0～2.5Mpa；

3.过载压力：大量程的 1.5倍 150%；

4.精度： 0.25%、0.5%、1%、0.1%；

5.输出信号：二线制4~20mADC；三线制1-5VDC,0-5VDC,0-10mA;

6.工作电压:14~36VDC标准 24VDC ;

7.工作温度:-40~+80℃ (扩散硅)； -40~+130℃ (陶瓷电容)；

8.贮存温度：-40~+120℃;

9.负载电阻:≤25~500Ω;

10.稳定性:＜± 0.2%FS/年 ;

11.零点迁移:输出量程的± 20% ;

12.量程调节: 输出量程的± 20%

13.电源影响:小于输出量程的 0.01%/V;

14.负载影响:可忽略不计;

四、结构特性:

1.壳体材料:SUS304

2.膜片材料:SUS316L,陶瓷；

3.接口：1½″英制螺纹，DN活接及法兰连接；

4.引线方式：航空插头、HirJPhmann接头；

5.防护等级：IP65

五、卫生型压力变送器选型表：

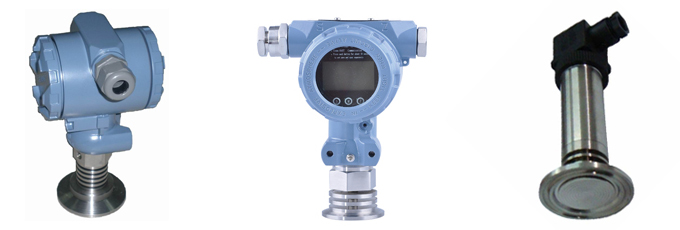

JP-GPBMC	扩散硅传感器，2088表体
JP-508GPMC	电容式传感器，508型表体
JP-GPJMC	棒式精巧型表体
量程	A	0～5KPa～20KPa					E	0～0.7MPa～3.5MPa
	B	0～20KPa～70KPa					F	0～2.0MPa～7MPa
	C	0～70KPa～350KPa					G	0～7MPa～35MPa
	D	0～200KPa～700KPa					H	0～20MPa～100MPa
显示方式		1	无显示
		2	数码管显示
		3	液晶显示
安装方式			P	卡盘直径50.4mm
			M	卡盘直径50.4mm隔离膜片型
			O	其它规格（请标注）
输出信号				E	4～20mA两线制（DC 24V）+HART协议
				K	4～20mA两线制（DC 24V）
				M	用户约定
附加选项					A	绝压测量
					F	负压测量
					S	散热器及过程连接件
					Y	用户约定
					B	防爆
