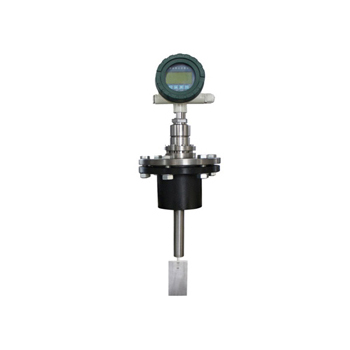

JP-LYBC插入型靶式流量计主要用于解决大口径高粘度，低雷诺数流体的流量测量。先后经历了气动表和电动表两大发展阶段。插入型靶式流量计则以先进的压敏电阻应变片技术为基本，加之更为科学、合理的结构设计，提高了测理精度及可靠性；适用于各种气体、液体及蒸汽等介质的测量。
插入型靶式流量计采用电容式力传感器的是该产品实现高精度、高稳定性的关键核心，改变了有应变片式靶式流量计温漂大,抗过载(冲击)能力差,存在静态密封点等种种缺陷,不但发挥了靶式流量计原有的技术优势，同时又具有与容积式流量计相媲美的测量准确度，加之抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在小流量、高粘度、易凝易堵、高温、低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。
靶式流量计既具有传统孔板、涡街等流量计无可动部件的特点，同时又具有与容积式流量计相媲美的测量准确度，加之抗干扰、抗杂质性能，除能替代常规流量计及常规流体流量测量外，尤其在高粘度、易堵卡、高温、高压、强腐蚀等流量计量困难的工况中具有很好的应用价值，目前已广泛应用于钢铁、石油、天然气、电力、造纸、化工、能源、食品、环保等各个领域的流量测量。
一、适用范围：
1.公称直径，从DN10～DN300mm;
2.适用温度:-150℃～450℃;
3.适用：从0～42MPa(表压);
4.适合测量对象：
气体类： 煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等
液体类：重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、糖浆、溶剂、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、乙二醇、矿物油、液态糖、盐酸、汽车涂料、树脂、牛油、 菜油、液氧、洗发液、牙膏、凝胶、燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、甘油、染料、水、硝酸、高沸点有机溶液、猪油、添加剂、酒精、油、乙烯、聚丙烯、甲笨等
蒸汽类：饱和蒸汽、过热蒸汽、蒸汽冷凝水
二、产品特点：
1、无可动部件，密封面减少，大大降低泄漏率，便于安装和日常维护;
2、测量范围宽，大测量范围可达20:1(液体)或10:1(气体);
3、计量准确、精度高，法兰式可达0.2%(液体)或0.5%(气体);
4、灵敏度高，能测量超小流量，其可测量低流速为0.08m/s，电磁流量计0.5m/s;
5、重复性好，一般为0.05～0.08%,具有可选小信号切除，非线性修正，滤波时间可选择;
6、压力损失小，小口径仅为标准孔板的1/2△P左右;DN100口径以上压力损失开始大幅度减少;
7、标定方便，除可采用标准装置检定外，还可采用干式标定方法，即采用砝码挂重法，单键操作即可完成标定;
8、可根据实际需要更换阻流件而改变流量范围，在线可拆装插入式结构可实现不停产，不断流维修或更换;
9、低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时流量累积流量及百分比棒图，并可切换显示补偿温度及补偿压力示值;
10、抗干扰、抗杂质能力特强，多种输出形式，能远传各种参数，使用无需拌热。

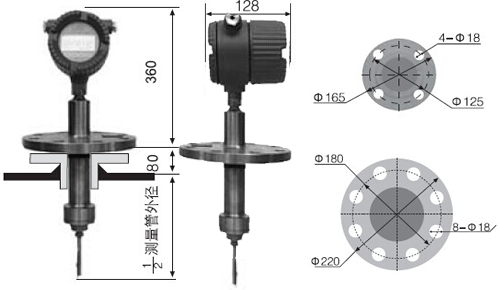

三、靶式流量计外形尺寸图：
三、靶式流量计外形尺寸图：
|
通径 （DN） |
L （mm） |
H （mm） |
 |
|||||||||
| 15～50 | 50 | 375～440 | ||||||||||
| 65 | 80 | 450 | ||||||||||
| 80 | 80 | 460 | ||||||||||
| 100 | 80 | 485 | ||||||||||
| 125 | 80 | 515 | ||||||||||
| 150 | 80 | 540 | ||||||||||
| 200 | 80 | 595 | ||||||||||
| 250 | 80 | 650 | ||||||||||
| 300 | 100 | 700 | ||||||||||
|
四、靶式流量计安装示意图： |
||||||||||||
| 注意事项 | 图例 | |||||||||||
|
1.水平管道走向 应安装在略微上升的管道上。如果条件不允许请保证 足够的流速以防止空气、气体及蒸汽凝集在管道上部。 |
 |
|||||||||||
|
2.敞口排放或灌入 应把仪表安装在管道的低管段。 |
 |
|||||||||||
|
3.管道走向往下 应将往下的管道低于仪表5米以上，并在流量计下游安 装排气阀 |
 |
|||||||||||
|
4.长管道系统 应将控制阀安装在流量计的下游 |
 |
|||||||||||
|
5.泵 应将泵安装在流量计的上游 |
 |
|||||||||||
|
五、靶式流量计选型表： |
||||||||||||
| JP-LBY | 智能靶式流量计 | |||||||||||
|
仪表口径 （mm） |
10 | DN10 | ||||||||||
| 20 | DN20 | |||||||||||
| … | … | |||||||||||
| 2000 | DN200 | |||||||||||
| 安装方式 | D | 对夹式 | ||||||||||
| F | 法兰连接式 | |||||||||||
| J | 插入式 | |||||||||||
| K | 可在线拆装式 | |||||||||||
| L | 螺纹连接式 | |||||||||||
| H | 卫生型 | |||||||||||
| 测量介质 | Y | 液体 | ||||||||||
| Q | 气体 | |||||||||||
| Z | 蒸汽 | |||||||||||
| 温度范围 | T1 | 常温型（80℃以下） | ||||||||||
| T2 | 高温型（80～250℃） | |||||||||||
| T3 | chao高温型（250～450℃） | |||||||||||
| 压力等级 | P1 | 常压～1.6MPa | ||||||||||
| P2 | 4.0MPa | |||||||||||
| P3 | 6.3MPa | |||||||||||
| P4 | 大42MPa（标注压力等级） | |||||||||||
| 本体材质 | A | 碳钢 | ||||||||||
| B | 304不锈钢 | |||||||||||
| C | 316不锈钢 | |||||||||||
| F | 304衬四氟 | |||||||||||
| P | 工程塑料 | |||||||||||
| 供电方式 | D | 两线制DC24V 4～20mA | ||||||||||
| H | 两线制DC24V 4～20mA+HART协议 | |||||||||||
| C | 电池供电 | |||||||||||
| 附加选项 | R | RS485 MODBUS通讯协议 | ||||||||||
| M | 脉冲输出 | |||||||||||
| K | 报警输出 | |||||||||||
| B | 防爆（ExII CT6） | |||||||||||
