JP-LUF200S手持式超声波流量计
[list:title]

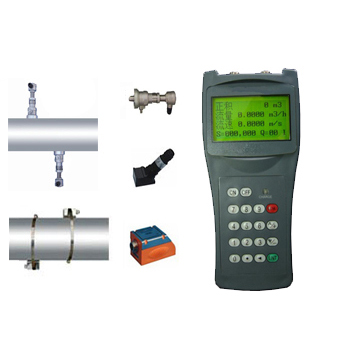

JP-LUF200S手持式超声波流量计

产品优势:
合作客户:
        JP-LUF200S手持式超声波流量计采用外夹式传感器,手持式显示表,以速度差法为原理,测量圆管内液体流量。超声波流量计采用了数字发射、数字接收、数字分析、数字输出等先进的微功耗数字化设计技术,仪表计量准确、运行可靠、更适于工业现场的需求。

一、产品特点:
1、操作方便:既可用磁性棒在一次表上浏览参数,还可通过二次表用中文进行参数再设定或显示;
2、高精度测量:线性度优于0.5%,重复性精度优于0.2%,测量精度优于±1%;
3、测量范围大:选用不同型号的传感器 , 可实现口径 DN15~DN6000mm 管道流量的测量;
4、防护等级高:一次表防护等级可达到IP68,可浸入水下2米工作;
5、多重显示:一次表在测量点即可完成测量,一次表可循环显示累积流量、瞬时流量、流速等参数,二次表可中文显示100余项菜单;
6、传输距离远:组网快捷,一次表与二次表(或计算机)之间采用RS-485总线通讯,采用普通电缆即可,传输距离可达1000米以上,组网十分方便、快捷。这种传输方式抗干扰能力强,解决了分体式超声波流量计专用电缆成本高、抗干扰能力差、传输距离短等问题。

二、技术参数:
1、技术指标:
项  目 性 能 、 参 数
线 性 度 0.5%
重 复 性 0.2%
准 确 度 优于±1%,流速>0.03m/s
响应时间 0~999秒,使用者任选
流速范围 ±32m/s
管段尺寸 15mm~6000mm
测量单位 米,英尺,立方米,升,立方英尺,美国加仑,英国加仑,油桶,美 国液体桶,英国液体桶,
美国兆加仑,使用者指定单位
累 积 器 7位正、负、净累积器
液体种类 各种能传导超声波的单一均匀的液体
安 全 性 设置值的锁定,更改数据需解锁
显   示 4×8中文或4×16英文
通讯接口 RS-232,波特率75-57600,同时兼容富士超声波流量计,也应用户的要求兼容其它产品
传 感 器 标配为M1型,另有其它4种可供选择
传感器电缆 标准为5m×2,也可加长为10m×2
电   源 3节AAA内置Ni-H电池,每次充满电可持续工作12小时,AC100V-240V的适配器
数据记录 内置数据记录仪可记录2000行数据
手动累积器 7位,按键即可开始用于校准
外壳材料 阻燃ABS
外形尺寸 210×90×30mm
主机重量 500g(1.2 lbs)包括电池
2、固定一体式可配的传感器:
传感器的选择 手持式显示表的特点
外夹式传感器(-30~90℃) 1.体积小 重量轻:体积:210×90×30mm,重量仅为0.5kg;
2. 高精度测量:测量精度优于±1%,线性度0.5%,重复性精度0.2%
3.测量范围大:选用不同型号的传感器 , 可实现口径 DN20 ~ DN6000 管道流量的测量
4.大屏幕液晶显示:可同时显示累积流量,瞬时流量,流速,工作状态等。
5.内置数据记录器 内置数据记录器,空间为24K字节,可以存储2000行的测量数据。
6.非接触式测量:将带磁性的超声波流量计传感器吸附在管道外壁,即可完成流量测量。
TS-2小型,DN15~DN100
TM-1中型,DN50~DN1000
TL-1大型,DN300~DN6000
高温外夹式传感器
HTS-1小型,DN15~DN100;
HTM-1中型,DN50~DN1000;
温度范围:-30~160℃.
插入式传感器(-30~160℃)
TL-1标准型;
TCL-2加长型;
DN80~DN6000

三、超声波流量计选型表:
JP-LUF200 超声波流量计
仪表类型 G 管道式(同时提供通径DN)
D 固定一体式
F 分体式
S 手持式
B 便携式
传感器形式 T 外夹式
H 高温外夹式
C 插入式
显示表形式 W 壁挂式
S 盘装式
D 防爆式
