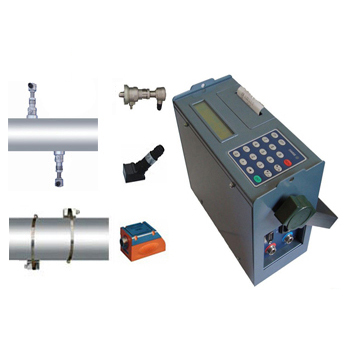

JP-LUF200B便携式超声波流量计

产品优势：

合作客户：

JP-LUF200B便携式超声波流量计是以速度差法为原理，测量圆管内液体流量。超声波流量计采用了数字发射、数字接收、数字分析、数字输出等先进的微功耗数字化设计技术，仪表计量准确、运行可靠、更适于工业现场的需求。传感器形式有：插入式、管段式、外夹式。

一、产品特点：

1、操作方便：既可用磁性棒在一次表上浏览参数，还可通过二次表用中文进行参数再设定或显示；

2、高精度测量：线性度优于0.5%,重复性精度优于0.2%,测量精度优于±1%；

3、测量范围大：选用不同型号的传感器 , 可实现口径 DN15～DN6000mm 管道流量的测量；

4、防护等级高：一次表防护等级可达到IP68，可浸入水下2米工作；

5、多重显示：一次表在测量点即可完成测量，一次表可循环显示累积流量、瞬时流量、流速等参数，二次表可中文显示100余项菜单；

6、传输距离远：组网快捷，一次表与二次表（或计算机）之间采用RS-485总线通讯，采用普通电缆即可，传输距离可达1000米以上，组网十分方便、快捷。这种传输方式抗干扰能力强，解决了分体式超声波流量计专用电缆成本高、抗干扰能力差、传输距离短等问题。

二、技术参数：

1、技术指标：

项　目		性能、参数
主机		2×20点阵式背光型液晶显示器，工作温度（-20～60℃）
		打印机输出24列字符微型热敏打印机
		4×4+2式轻触键盘
		数据接RS-485, 可利用互联网到本公司网站下载新软件升级流量计程序
传感器		标准TS-2型适用于管径：DN15～DN100mm 流体温度≤110℃
		标准TM-1型适用于管径：DN50～DN1000mm 流体温度≤110℃
		标准TL-1型适用于管径：DN300～DN6000mm 流体温度≤110℃
测量介质		水、海水、工业污水、酸碱液、各种油类等能传导声波的液体
流速范围		0～±30m/s
测量精度		优于±1%
电源		镍氢电池可连续工作20小时以上或AC220V
功耗		1.5W
充电		采用智能充电方式，直接接入AV220V，充电后自动停止，显示绿灯
重量		净重2.5Kg（主机）
备注		配备一体式高强度防护箱，可以在野外恶劣环境中使用
2、固定一体式可配的传感器：
传感器的选择						便携式式显示表的特点
外夹式传感器（-30～90℃）						1.高精度测量：线性度优于0.5%，重复性精度优于0.2%，测量精度优于±1%； 2.测量范围大：选用不同型号的传感器 , 可实现口径 DN15～DN6000mm管道流量的测量； 3.支持中英文菜单：不同版本的流量计 , 可支持中文或英文菜单,方便快捷； 4.充电电源：内置大容量镍氢充电电池 ,可支持流量计连续工作20小时以上； 5.内置打印机：既可实现即时屏幕打印 , 还可以定时打印提前设定的多达20余项的测量结果。 6.内置数据记录器：可将提前设定的多达20余项的测量结果上传至计算机或联网通讯
TS-2小型，DN15～DN100 TM-1中型，DN50～DN1000 TL-1大型，DN300～DN6000
高温外夹式传感器
HTS-1小型，DN15～DN100； HTM-1中型，DN50～DN1000；温度范围：-30～160℃.
插入式传感器（-30～160℃）
TL-1标准型； TCL-2加长型； DN80～DN6000
三、超声波流量计选型表：
JP-LUF200	超声波流量计
仪表类型	G		管道式（同时提供通径DN）
	D		固定一体式
	F		分体式
	S		手持式
	B		便携式
传感器形式			T	外夹式
			H	高温外夹式
			C	插入式
显示表形式				W	壁挂式
				S	盘装式
				D	防爆式
