JP-LDEF分体式电磁流量计

产品优势：

合作客户：

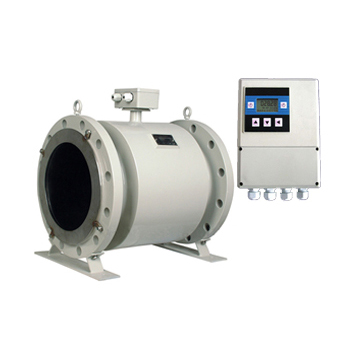

JP-LDEF分体式电磁流量计测量原理是基于法拉第电磁感应定律，分体式电磁流量计由传感器和转换器组成，传感器安装在测量管道上，转换器被安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接。分体式电磁流量计传感器主要组成部分是：测量管、电极、励磁线圈、铁芯与磁轭壳体。主要用于测量封闭管道中的导电液体和浆液中的体积流量。如水、污水、泥浆、纸浆、各种酸、碱、盐溶液、食品浆液等，广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域测量高温,高湿,不便观察的环境。

一、产品特点：

1、适用于导电率大于5цs/cm导电流体的体积流量测量。

2、测量管内无活动及阻流部件、压力损失小；

3、具有不同材质的衬里和电极有良好的防腐性能；

4、不受介质、密度、粘度、温度、压力和导电率的影响；

5、低频矩形波励磁、不易受干扰性、能稳定可靠；

6、转换器耗能低、安装简单方便、用户不需调试。

二、技术参数：

1.仪表口径：DN15～DN600(法兰连接式)、DN300～DN3000(插入式)

2.精度等级：法兰式：0.5%、1.0%；插入式：2.5%

3.被测介质：一般液体、腐蚀性液体、含杂质的液体（导电）

4.流速范围：0.5～10m/s

5.衬里材质：聚氨脂、氯丁橡胶、聚四氟等；

6.电极材质：不锈钢、哈氏合金、钛、铂铱合金等；

7.连接方式：法兰夹装、法兰连接等；

8.介质温度：0℃～70℃、0℃～130℃（0℃～180℃）；

9.公称压力：1.0Mpa～32 Mpa；

10.防护等级：IP65、IP68；

11.防爆标志：ExibBT4；

12.工作电压：220VAC、24VDC。

13.执行标准：JB/T9248-1999(电磁流量传感器)

14.检定规程：JJG1033-2007(电磁流量计检定规程)

三、衬里的选择：

内衬材料名称	性能与适用范围	符号	耐温
氯丁橡胶	1、有好的弹性，高度的扯断力，耐磨性能好； 2、耐一般低浓度酸、碱、盐介质的腐蚀； 3、不耐氧化介质的腐蚀。 4、适合水、污水、弱磨损性的泥浆矿浆。	CR	＜60℃
聚氨酯橡胶	1、耐磨性能强。 2、耐腐蚀性能较差。 3、适合中性强磨损的矿浆、煤浆、泥浆	PU	＜60℃
聚四氟乙烯	1、是化学性能稳定的一种塑料； 2、能耐沸腾的盐酸、硫酸、硝酸和王水，也能耐浓碱等剂。 3、不耐三氟化氯、高温三氟化氯、高流速液氟、液氧、自氧的腐蚀。	F4	＜120℃
聚全氟乙丙烯	同F4，耐磨性、抗负压能力高于F4。	F46	＜120℃

四、电极的选择：

电极材料	耐腐能力及适用范围
316不锈钢	弱腐蚀性液体，如：生活用水、工业用水、原水、井水、城市污水等
哈氏合金B	盐酸（浓度＜10%）非氧化性酸、氢氧化钠（浓度＜50%）, 一切浓度的氢氧化氨碱溶液、磷酸、有机酸
哈氏合金C	混酸、铬酸与硫酸的混合物、氧化性盐类（如Fe+++、Cu++++）、海水、磷酸、有机酸
钛	盐（如：氯化物/镁/铝/钙/铵/铁等）、钠盐、钾盐、铵盐、次铝酸盐、海水、浓度＜50%的氢氧化钾、氢氧化铵、氢氧化钡盐溶液
钽	盐酸（浓度＜40%）、稀硫酸和浓硫酸（不含发烟硫酸）二氧化氯、氯化铁、次氯酸、氰化钠、乙酸等硝酸（含发烟硝酸）等氧化酸、温度低于80℃的王水
铂	几乎所有的酸、碱、盐溶液（包括发烟硫酸、发烟硝酸）
碳化钨	纸浆、污水等，能抗固体颗粒干扰

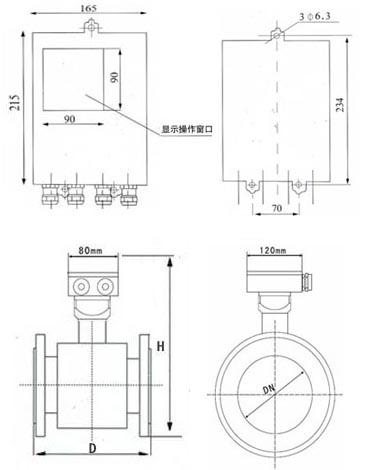

五、电磁流量计外形尺寸图：

通径（DN）	L （mm）	H （mm）	通径（DN）	L （mm）	H （mm）
15	200	299	200	350	517
20	200	304	250	400	585
25	200	312	300	500	627
32	200	321	350	500	681
40	200	340	400	500	741
50	200	353	450	550	779
65	200	369	500	550	834
80	200	375	600	600	725
100	250	404	700	700	810
125	250	432	800	800	920
150	300	461	900	900	1020
200	350	517	1000	1000	1120

六、电磁流量计流量范围表：

口径（DN）	流量范围（m）3/h	口径（DN）	流量范围（m）3/h	口径（DN）	流量范围（m）3/h
15	0.4～6.0	150	40～600	700	900～12000
20	0.6～12	200	60～1000	800	1000～16000
25	1.0～15	250	100～1600	900	1200～20000
32	1.0～25	300	160～2500	1000	1600～25000
40	2.5～40	350	200～3000	1200	2500～30000
50	4～60	400	250～4000	1400	3000～50000
65	6～120	450	300～5000	1600	4000～60000
80	10～160	500	400～6000	1800	5000～80000
100	16～250	550	500～8000	2000	6000～100000
125	25～400	600	6000～10000	2200	7000～120000

七、电磁流量计选型表：

JP-LDE	电磁流量计
口径（mm）	15	DN15
	20	DN20
	…	…
	2600	DN2600
安装方式		Y	一体式
		F	分体式式
输出信号			I	4～20mA
			H	4～20mA+HART协议
			F	频率
			R	RS485通讯
衬里材质				N	氯丁橡胶（65℃以下）
				F	聚四氟乙烯（160℃以下）
				P	聚氟乙烯（70℃）
电极材质					3L	316L
					HB	哈氏合金B
					HC	哈氏合金C
					Ti	钛
					Ta	钽
					By	铂铱合金
压力等级						1	PN1.6
						2	PN2.5
						4	PN4.0
						6	PN6.3
						9	PN16
供电方式							D	DC 24V
							A	AC 220V
附加选项								C	插入式
								B	防爆（ExII CT6）
