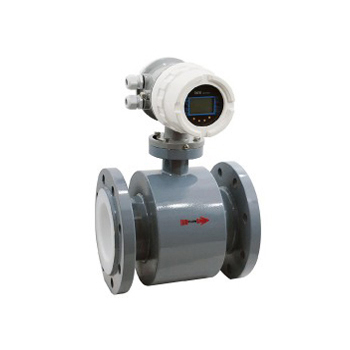

JP-LDE系列智能防腐电磁流量计采用四氟衬里，根据测量介质选择适合相应电极用来测量酸、碱、盐等腐蚀性导电液体的体积流量。防腐电磁流量计广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理，水利建设等领域。
一、防腐电磁流量计产品特点：
１、测量不受流体密度、粘度、温度、压力和电导率变化的影响；
２、测量管内无阻碍流动部件，无压损，直管段要求较低；
３、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；
４、转换器采用新颖励磁方式，功耗低、零点稳定。流量范围度可达1500：1；
５、转换器可与传感器组成一体型或分离型；
６、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
７、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；
８、转换器采用表面安装技术SMT，具有自检和自诊断功能；
二、主要技术数据：
整机和传感器技术数据
电极的选择
三、JP-LDE系列智能型防腐电磁流量计参考流量范围:
四、电磁流量计选型表：
五、电磁流量计安装 示意图及注意事项：
| 执行标准 | JB／T 9248~1999 | ||||
| 公称通径 |
15、20、25、32、40、50、65、80、100、125、150、200、250、300、 350、400、450、500、600、700、800、900、1000、1200、1400、1600、 1800、2000、2200、2400、2600、2800、3000 |
||||
| 高流速 | 15m／s | ||||
| 精确度 | DNl5～DN600 | 示值的：±0.3％流速≥1m／s；±3mm／s流速<1m／s | |||
| DN700~DN3000 | 示值的±0.5％流速≥0.8m／S；±4mm／s流速<0.8m／S | ||||
| 流体电导率 | ≥5uS／cm | ||||
| 公称压力 | 4.0MPa | 1.6MPa | 1.0MPa | 0.6MPa | 6.3、10MPa |
| DNl5～DN150 | DNl5～DN600 | DN200～DN1000 | DN700～DN3000 | 特殊订货 | |
| 环境温度 | 传感器 | -25℃- +60℃ | |||
| 转换器及一体型 | -10℃- +60℃ | ||||
| 衬里材料 | 聚四氟乙烯、聚氯丁橡胶、聚氨酯、聚全氟乙丙烯F46、加网PFA | ||||
| 高流体温度 | 一体型 | 70℃ | |||
| 分离型 | 聚氯丁橡胶衬里 | 80℃；120℃订货时注明 | |||
| 聚氨酯衬里 | 80℃ | ||||
| 聚四氟乙烯衬里 | 100℃；150℃订货时注明 | ||||
| 聚全氟乙丙烯F46 | |||||
| 加网PFA | |||||
| 信号电极和接地电极材料 | 不锈钢0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B、钛、钽、铂／铱合金、不锈钢涂覆碳化钨 | ||||
| 电极刮刀机构 | DN300—DN3000 | ||||
| 连接法兰材料 | 碳钢 | ||||
| 接地法兰材料 | 不锈钢1Crl8Ni9Ti | ||||
| 进口保护法兰材料 | DN65—DNl50 | 不锈钢1Crl8Ni9Ti | |||
| DN200～DNl600 | 碳钢十不锈钢1Crl8Ni9Ti | ||||
| 外壳防护 | DNl5～DN3000分离型橡胶或聚氨酯衬里传感器 | IP65或IP68 | |||
| 其他传感器、一体型流量计和分离型转换器 | IP65 | ||||
| 间距分离型 | 转换器距离传感器一般不超过100m | ||||
转换器技术数据
|
||||||||||||||||||||||||||||||||||||||||||||
衬里的选择
|
||||||||||||||||||||||||||||||||||||||||||||
进口保护法兰和接地法兰或接地环的选择
|
|||||||
电极的选择
| 电极材料 | 耐蚀及耐磨性能 |
| 不锈钢0Crl8Nil2M02Ti | 用于工业用水、生活用水、污水等具有弱腐蚀性的介质，适用于石油、化工、钢铁等工业部门及，市政、环保等领域。 |
| 哈氏合金B | 对沸点以下的一切浓度的盐酸有良好的耐蚀性，也耐硫酸、磷酸、氢氟酸、有机酸等非氯化性酸、碱，非氧化性盐液的腐蚀。 |
| 哈氏合金C | 能耐非氧化性酸，如硝酸、混酸、或铬酸与硫酸的混合介质的腐蚀，也耐氧化性盐类如：Fe，"、、Cu"下或含其他氧化剂的腐蚀，如高于常温的次氯酸盐溶液、海水的腐蚀 |
| 钛 | 能耐海水、各种氯化物和次氯酸盐、氧化性酸包括发烟硫酸、有机酸、碱的腐蚀。不耐较纯的还原性酸如硫酸、盐酸的腐蚀，但如酸中含有氧化剂如硝酸、Fc＋＋、Cu＋＋时，则腐蚀大为降低。 |
| 钽 | 具有优良的耐蚀性和玻璃很相似。除了氢氟酸、发烟硫酸、碱外，几乎能耐一切化学介质包括沸点的盐酸、硝酸和l 50℃以下的硫酸的腐蚀。在碱中刁；耐蚀。 |
| 铂／钛合金 | 几乎能耐一切化学介质，但不适用于王水和铵盐。 |
| 不锈钢涂覆碳化钨 | 用于无腐蚀性，强磨损性的介质。 |
| 注： 由于介质种类繁多，其腐蚀性又受温度、浓度、流速等复杂因素影响而变化，故本表仅供参考。用户应根据实际情况自己做出选择，必要时应做拟选材料的耐腐试验，如挂片试验。 | |
三、JP-LDE系列智能型防腐电磁流量计参考流量范围:
|
口径 （DN） |
流 量 范 围 （m）3/h |
口径 （DN） |
流 量 范 围 （m）3/h |
口径 （DN） |
流 量 范 围 （m）3/h |
| 15 | 0.4～6.0 | 150 | 40～600 | 700 | 900～12000 |
| 20 | 0.6～12 | 200 | 60～1000 | 800 | 1000～16000 |
| 25 | 1.0～15 | 250 | 100～1600 | 900 | 1200～20000 |
| 32 | 1.0～25 | 300 | 160～2500 | 1000 | 1600～25000 |
| 40 | 2.5～40 | 350 | 200～3000 | 1200 | 2500～30000 |
| 50 | 4～60 | 400 | 250～4000 | 1400 | 3000～50000 |
| 65 | 6～120 | 450 | 300～5000 | 1600 | 4000～60000 |
| 80 | 10～160 | 500 | 400～6000 | 1800 | 5000～80000 |
| 100 | 16～250 | 550 | 500～8000 | 2000 | 6000～100000 |
| 125 | 25～400 | 600 | 6000～10000 | 2200 | 7000～120000 |
四、电磁流量计选型表：
| JP-LDE | 电磁流量计 | ||||||||||||||||||||||||
|
口径 （mm） |
15 | DN15 | |||||||||||||||||||||||
| 20 | DN20 | ||||||||||||||||||||||||
| … | … | ||||||||||||||||||||||||
| 2600 | DN2600 | ||||||||||||||||||||||||
| 安装方式 | Y | 一体式 | |||||||||||||||||||||||
| F | 分体式式 | ||||||||||||||||||||||||
| 输出信号 | I | 4～20mA | |||||||||||||||||||||||
| H | 4～20mA+HART协议 | ||||||||||||||||||||||||
| F | 频率 | ||||||||||||||||||||||||
| R | RS485通讯 | ||||||||||||||||||||||||
| 衬里材质 | N | 氯丁橡胶（65℃以下） | |||||||||||||||||||||||
| F | 聚四氟乙烯（160℃以下） | ||||||||||||||||||||||||
| P | 聚氟乙烯（70℃） | ||||||||||||||||||||||||
| 电极材质 | 3L | 316L | |||||||||||||||||||||||
| HB | 哈氏合金B | ||||||||||||||||||||||||
| HC | 哈氏合金C | ||||||||||||||||||||||||
| Ti | 钛 | ||||||||||||||||||||||||
| Ta | 钽 | ||||||||||||||||||||||||
| By | 铂铱合金 | ||||||||||||||||||||||||
| 压力等级 | 1 | PN1.6 | |||||||||||||||||||||||
| 2 | PN2.5 | ||||||||||||||||||||||||
| 4 | PN4.0 | ||||||||||||||||||||||||
| 6 | PN6.3 | ||||||||||||||||||||||||
| 9 | PN16 | ||||||||||||||||||||||||
| 供电方式 | D | DC 24V | |||||||||||||||||||||||
| A | AC 220V | ||||||||||||||||||||||||
| 附加选项 | C | 插入式 | |||||||||||||||||||||||
| B | 防爆（ExII CT6） | ||||||||||||||||||||||||
五、电磁流量计安装 示意图及注意事项：
| 注意事项 | 图例 | |||||||||||||||||||
|
1.水平直管道的安装 保证流量计的前直管段≥5D，后直管段≥3D |
 |
|||||||||||||||||||
|
2.扩管的安装： 对于小口径大流量，扩管安装，同时保证流量计的前直管 段≥5D，后直管段≥2D |
 |
|||||||||||||||||||
|
3.缩管的安装： 对于大口径小流量，缩管安装，同时保证流量计的前直管 段≥10D，后直管段≥5D |
 |
|||||||||||||||||||
|
4.前后有弯管的安装： 对于流量计前后有弯管的安装，应保证流量计的前直管段≥10D，后直管段≥5D |
 |
|||||||||||||||||||
|
5.阀 应将阀安装在流量计的上游，同时保证流量计的前直管段≥10D，后直管段≥5D |
 |
|||||||||||||||||||
|
6.泵 应将泵安装在流量计的上游，同时保证流量计的前直管段≥15D，后直管段≥5D |
 |
|||||||||||||||||||
|
7.支管进总管 对于流量计前端有两个支管进总管时，应保证流量计的前直管段≥30D，后直管段≥3D |
 |
|||||||||||||||||||
