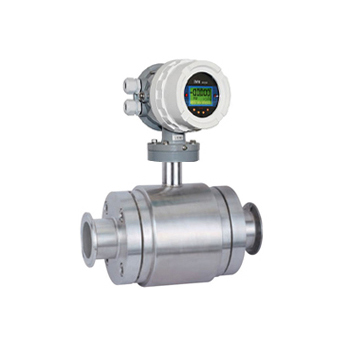

JPLDE-MC卫生型电磁流量计采用了卫生型衬里材料和衬里工艺，符合食品行业的卫生要求，同时采用了不锈钢外壳及不锈钢卡箍连接，方便电磁流量计的快速拆卸、清洗，使电磁流量计在使用过程中不易被污染，且能有效防止测量流体残余物在测量管中的堆积，卫生型电磁流量计可广泛应用于矿泉水、酱油、果酱、啤酒、果汁、米酒、牛奶等食品的制造过程及卫生、化工等领域。
一、卫生型电磁流量计技术参数：
1.公称通径：DN10～DN65mm；
2.公称压力：≤1.6MPa；
3.精 确 度：±0.5%；±0.3%；
4.测量范围：0～10m/s(流速)；
5.衬里材料：PFA；
6.电极材料：316L不锈钢、HB、HC、钛、钽
7.外壳材料：不锈钢；
8.介质温度：-10℃～+80℃；
9.环境温度：-25℃～+60℃；
10连接方式：卡箍式快速接头；
11.电 源：220V AC 或 24V DC；
二、电磁流量计的产品特点：
1、测量不受流体密度、粘度、温度、压力和电导率变化的影响；
2、测量管内无阻碍流动部件，无压损，直管段要求较低；
3、系列公称通径DN15～DN3000。传感器衬里和电极材料有多种选择；
4、转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达1500：1；
5、转换器可与传感器组成一体型或分离型；
6、转换器采用16位高性能微处理器，2x16LCD显示，参数设定方便，编程可靠；
7、流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量；可显示．庄、反流量，并具有多种输出：电流、脉冲、数字通讯、HART；
8、转换器采用表面安装技术SMT，具有自检和自诊断功能。
三、卫生型电磁流量计的流量范围：
四、卫生型电磁流量计外形尺寸图：
五、电磁流量计选型表：
三、卫生型电磁流量计的流量范围：
|
口径 （DN） |
流 量 范 围 （m）3/h |
口径 （DN） |
流 量 范 围 （m）3/h |
口径 （DN） |
流 量 范 围 （m）3/h |
| 15 | 0.4～6.0 | 150 | 40～600 | 700 | 900～12000 |
| 20 | 0.6～12 | 200 | 60～1000 | 800 | 1000～16000 |
| 25 | 1.0～15 | 250 | 100～1600 | 900 | 1200～20000 |
| 32 | 1.0～25 | 300 | 160～2500 | 1000 | 1600～25000 |
| 40 | 2.5～40 | 350 | 200～3000 | 1200 | 2500～30000 |
| 50 | 4～60 | 400 | 250～4000 | 1400 | 3000～50000 |
| 65 | 6～120 | 450 | 300～5000 | 1600 | 4000～60000 |
| 80 | 10～160 | 500 | 400～6000 | 1800 | 5000～80000 |
| 100 | 16～250 | 550 | 500～8000 | 2000 | 6000～100000 |
| 125 | 25～400 | 600 | 6000～10000 | 2200 | 7000～120000 |

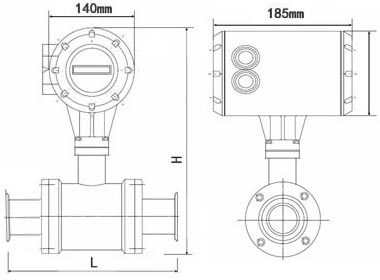

四、卫生型电磁流量计外形尺寸图：
|
通径 （DN） |
L （mm） |
H （mm） |
通径 （DN） |
L （mm） |
H （mm） |
 |
||||||||||||||||||
| 15 | 200 | 299 | 200 | 350 | 517 | |||||||||||||||||||
| 20 | 200 | 304 | 250 | 400 | 585 | |||||||||||||||||||
| 25 | 200 | 312 | 300 | 500 | 627 | |||||||||||||||||||
| 32 | 200 | 321 | 350 | 500 | 681 | |||||||||||||||||||
| 40 | 200 | 340 | 400 | 500 | 741 | |||||||||||||||||||
| 50 | 200 | 353 | 450 | 550 | 779 | |||||||||||||||||||
| 65 | 200 | 369 | 500 | 550 | 834 | |||||||||||||||||||
五、电磁流量计选型表：
| JP-LDE | 电磁流量计 | ||||||||||||||||||||||||
|
口径 （mm） |
15 | DN15 | |||||||||||||||||||||||
| 20 | DN20 | ||||||||||||||||||||||||
| … | … | ||||||||||||||||||||||||
| 2600 | DN2600 | ||||||||||||||||||||||||
| 安装方式 | Y | 一体式 | |||||||||||||||||||||||
| F | 分体式式 | ||||||||||||||||||||||||
| 输出信号 | I | 4～20mA | |||||||||||||||||||||||
| H | 4～20mA+HART协议 | ||||||||||||||||||||||||
| F | 频率 | ||||||||||||||||||||||||
| R | RS485通讯 | ||||||||||||||||||||||||
| 衬里材质 | N | 氯丁橡胶（65℃以下） | |||||||||||||||||||||||
| F | 聚四氟乙烯（160℃以下） | ||||||||||||||||||||||||
| P | 聚氟乙烯（70℃） | ||||||||||||||||||||||||
| 电极材质 | 3L | 316L | |||||||||||||||||||||||
| HB | 哈氏合金B | ||||||||||||||||||||||||
| HC | 哈氏合金C | ||||||||||||||||||||||||
| Ti | 钛 | ||||||||||||||||||||||||
| Ta | 钽 | ||||||||||||||||||||||||
| By | 铂铱合金 | ||||||||||||||||||||||||
| 压力等级 | 1 | PN1.6 | |||||||||||||||||||||||
| 2 | PN2.5 | ||||||||||||||||||||||||
| 4 | PN4.0 | ||||||||||||||||||||||||
| 6 | PN6.3 | ||||||||||||||||||||||||
| 9 | PN16 | ||||||||||||||||||||||||
| 供电方式 | D | DC 24V | |||||||||||||||||||||||
| A | AC 220V | ||||||||||||||||||||||||
| 附加选项 | MC | 卫生型（卡箍安装） | |||||||||||||||||||||||
| B | 防爆（ExII CT6） | ||||||||||||||||||||||||
