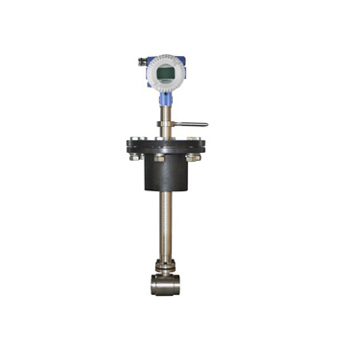

JP-LUGC插入式涡街流量计
[list:title]

JP-LUGC插入式涡街流量计

产品优势:
合作客户:
        JP-LUGC插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量,插入式涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。插入式涡街流量计采用压电应力式传感器,可靠性高,可在-20℃~+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。

        JP-LUGC型插入式涡街流量计防爆型,符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定,防爆标志为ExdIIBT6。

一、工作原理:
在流体中设置三角柱型旋涡发生体,则从旋涡发生体两侧交替地产生有规则的旋涡,这种旋涡称为卡门旋涡,如右图所示,旋涡列在旋涡发生体下游非对称地排列。
假设旋涡的发生频率为f,被测介质平均流速为,旋涡发生体迎流面宽度为d,表体通径为D,以下关系式:
(1)f=SrU1/d=SrU/md
式中U1--旋涡发生体两侧平均流速,m/s;
     Sr--斯特劳哈尔数;
     m--旋涡发生体两侧弓形面积与管道横截面面积之比
管道内体积流量qv为
(2)qv=πD2U/4=πD2mdf/4Sr
(3)K=f/qv=[πD2md/4Sr]-1
式中 K--流量计的仪表系数,脉冲数/m3(P/m3)。
K除与旋涡发生体、管道的几何尺寸有关外,还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数,它与旋涡发生体形状及雷诺数有关,图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见,在ReD=2×104~7×106范围内,Sr可视为常数,这是仪表正常工作范围。当测量气体流量时,VSF的流量计算式为:
式中 qVn,qV--分别为标准状态下(0oC或20oC,101.325kPa)和工况下的体积流量,m3/h;
Pn,P--分别为标准状态下和工况下的压力,Pa;
Tn,T--分别为标准状态下和工况下的热力学温度,K;
Zn,Z--分别为标准状态下和工况下气体压缩系数。
由上式可见,VSF输出的脉冲频率信号不受流体物性和组分变化的影响,即仪表系数在一定雷诺数范围内仅与旋涡发生体及管道的形状尺寸等有关。但是作为流量计在物料平衡及能源计量中需检测质量流量,这时流量计的输出信号应同时监测体积流量和流体密度,流体物性和组分对流量计量还是有直接影响的。
按国际标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法),采用埋入压电晶体的涡街测速探头,插入大口径工业管道内,将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4~20mADC电流信号。

二、仪表特点:
1、 可测量蒸汽,气体,液体的体积流量和质量流量;
2、无机械运动部件,测量精度高,结构紧凑维护方便;
3、压力损失小,量程范围宽;范围度达1:25;
4、采用消扰电路和抗振传感头;
5、采用消扰电路和抗振传感头,使仪表具有一定抗环境振动性能;
6、可测介质温度达+250℃。
7、可实现不断流拆装传感器,可实现放大器与传感器分离(分离距离15m);

三、技术参数:
1.测量介质: 气体、液体、蒸气;
2.口径规格 DN250~DN1500;
3.流量测量范围 正常测量流速范围 雷诺数1.5×104~4×106;气体5~50m/s; 液体0.5~7m/s;
正常测量流量范围 液体、气体流量测量范围见表2; 蒸气流量范围见表3
4.测量精度 1.0级 1.5级;
5.被测介质温度:常温–25℃~100℃;
6.高温–25℃~150℃ -25℃~250℃;
7.输出信号 脉冲电压输出信号 高电平8~10V 低电平0.7~1.3V;
8.脉冲占空比约50%,传输距离为100m;
9.脉冲电流远传信号 4~20 mA,传输距离为1000m;
10.仪表使用环境 温度:-25℃~+55℃ 湿度:5~90% RH50℃;
11.材质:不锈钢、碳钢;
12.电源 DC24V或锂电池3.6V;
13.防爆等级 本安型iaIIbT3-T6;
14.防护等级 IP65。

四、插入式涡街流量计流量范围表:
表1、液体与气体(单位:m3/h):
通径
(DN)
液体流量范围
(m3/h)
气体流量范围
(m3/h)
250 110~1100 1060~10600
300 180~1800 1500~15000
350 210~2100 2000~20000
400 270~2700 2700~27000
450 350~3500 3300~33000
500 450~4500 4200~42000
600 600~6000 6100~61000
800 800~8000 11000~110000
1000 1200~12000 17000~170000
1200 1800~18000 24000~240000
1500 2600~2600 38000~380000

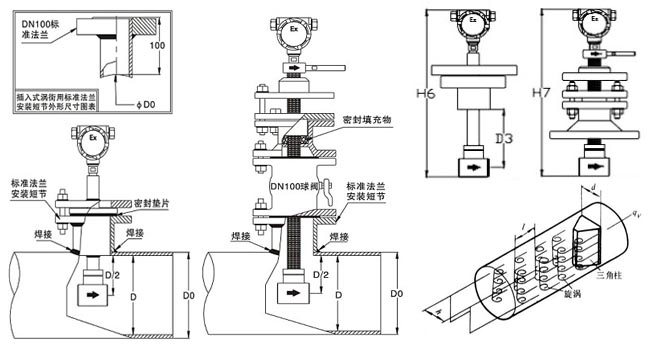

五、插入式涡街流量计外形尺寸图:


六、涡街流量计安装示意图:
注意事项 图例
1.扩管的安装:
对于小口径大流量,扩管安装,同时保证流量计的前直管段≥15D,后直管段≥5D

2.缩管的安装:
对于大口径小流量,缩管安装,同时保证流量计的前直管段≥15D,后直管段≥5D

3.弯管的安装:
如果流量计的前端有90°弯头或T型接头,要保证流量计的前直管段≥15D,后直管段≥5D

4.同一平面两个弯管的安装
如果流量计的前端有两个90°弯头,要保证流量计的前直管段≥20D,后直管段≥5D

5.不同平面两个弯管的安装
如果流量计的前端有两个90°弯头,要保证流量计的前直管段≥25D,后直管段≥5D

6.调节阀的安装
如果流量计前后需要安装调节阀,要保证流量计的前直管段≥25D,后直管段≥5D

六、涡街流量计选型表:
JPLUG 智能涡街流量计
口径
(mm)
10 DN10
20 DN20
1500 DN1500
安装方式 B 对夹式
L 法兰连接式
C 插入式
补偿方式 无补偿
BC 温度压力补偿
W 单温度补偿
Y 单压力补偿
测量介质 Y 液体
Q 气体
Z 蒸汽
温度范围 T1 常温型(120℃以下)
T2 高温型(250℃以下)
压力等级 P1 常压~1.6MPa
P2 2.5MPa
P3 4.0MPa
本体材质 A 碳钢
B 304不锈钢
C 316不锈钢
供电方式 D 两线制DC24V  4~20mA
H 两线制DC24V  4~20mA+HART协议
C 电池供电
附加选项 R RS485 MODBUS通讯协议
M 脉冲输出
B 防爆(ExII CT6)
