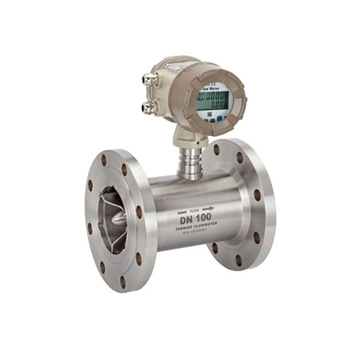

JP-LWGY液体涡轮流量计

JP-LWGY液体涡轮流量计

产品优势:
JP-LWGY液体涡轮流量计是我公司生产的一种基于力矩平衡原理,属于速度式的流量仪表。传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点
合作客户:
        JP-LWGY型涡轮流量计是一种精密流量测量仪表,与相应的流量积算仪表配套可用于测量液体的流量和总量。涡轮流量计结构为防爆设计,可以显示流量总量,瞬时流量和流量满度百分比。电池采用长效锂电池,单功能积算表电池使用寿命可达5年以上,多功能显示表电池使用寿命也可达到12个月以上。

        JP-LWGY液体涡轮流量计是我公司生产的一种基于力矩平衡原理,属于速度式的流量仪表。传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点。广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的涡轮流量计传感器可以应用于制药行业。

一、工作原理:
流体流经液体涡轮流量计表体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量或总量。

二、产品特点:
1.高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
2.重复性好,短期重复性可达0.05%~0.2%,正是由于具有良好的重复性,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计;
3.输出脉冲频率信号,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强;
4.可获得很高的频率信号(3-4kHz),信号分辨力强;
5.范围度宽,中大口径可达1:20,小口径为1:10;
6.结构紧凑轻巧,安装维护方便,流通能力大;
7.适用高压测量,仪表表体上不必开孔,易制成高压型仪表;
8.专用型传感器类型多,可根据用户特殊需要设计为各类专用型传感器,例如低温型、双向型、井下型、混砂专用型等;
9.可制成插入型,适用于大口径测量,压力损失小,价格低,可不断流取出,安装维护方便。

三、液体涡轮流量计外形尺寸图:
通径
(DN)
L
(mm)
H
(mm)
4 295 145
6 330 145
10 450 165
15 75 173
25 100 180
40 140 178
50 150 252
80 200 287
100 220 322
150 300 367
200 360 415

四、液体涡轮流量计流量范围及耐压等级:
仪表口径
(mm)
正常流量范围
(m3/h)
扩展流量范围
(m3/h)
常规耐受压力
(MPa)
特制耐压等级(MPa)
(法兰连接方式)
DN4 0.04~0.25 0.04~0.4 6.3 12、16、25
DN6 0.1~0.6 0.06~0.6 6.3 12、16、25
DN10 0.2~1.2 0.15~1.5 6.3 12、16、25
DN15 0.6~6 0.4~8 6.3、2.5(法兰) 4.0、6.3、12、16、25
DN20 0.8~8 0.45~9 6.3、2.5(法兰) 4.0、6.3、12、16、25
DN25 1~10 0.5~10 6.3、2.5(法兰) 4.0、6.3、12、16、25
DN32 1.5~15 0.8~15 6.3、2.5(法兰) 4.0、6.3、12、16、25
DN40 2~20 1~20 6.3、2.5(法兰) 4.0、6.3、12、16、25
DN50 4~40 2~40 2.5 4.0、6.3、12、16、25
DN65 7~70 4~70 2.5 4.0、6.3、12、16、25
DN80 10~100 5~100 2.5 4.0、6.3、12、16、25
DN100 20~200 10~200 2.5 4.0、6.3、12、16、25
DN125 25~250 13~250 1.6 2.5、4.0、6.3、12、16
DN150 30~300 15~300 1.6 2.5、4.0、6.3、12、16
DN200 80~800 40~800 1.6 2.5、4.0、6.3、12、16

五、涡轮流量计选型表:
JP-LWGY 液体涡轮流量计
口径
(mm)
4 DN4
10 DN10
200 DN200
安装方式 D 法兰式
L 螺纹式(DN4~DN80)
J 插入式
表体材质 4 304不锈钢
6 316不锈钢
供电方式 D 两线制DC24V  4~20mA
H 两线制DC24V  4~20mA+HART协议
C 锂电池供电
压力等级 P1 常压~1.6MPa
P2 2.5MPa
P3 4.0MPa
P4 超高压订货时说明
附加选项 R RS485 MODBUS通讯协议
M 脉冲输出
B 防爆(ExII CT6)
