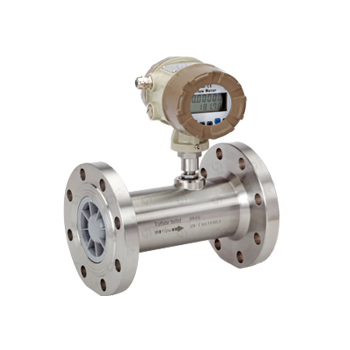

JP-LWGQ型涡轮流量计是一种流量测量仪表，与相应的流量积算仪表配套可用于测量液体的流量和总量。涡轮流量计结构为防爆设计，可以显示流量总量，瞬时流量和流量满度百分比。电池采用长效锂电池，单功能积算表电池使用寿命可达5年以上，多功能显示表电池使用寿命也可达到12个月以上。
JP-LWGQ气体涡轮流量计是的一种基于力矩平衡原理，属于速度式的流量仪表。传感器具有结构简单、轻巧、精度高、复现性好、反应灵敏，安装维护使用方便等特点。广泛用于石油、化工、冶金、科研等领域的天然气、煤制气、液化气、轻烃气等气体的计量。
一、工作原理：
当流体流入气体涡轮流量计时，在进气口专用一体化整流器的作用下整流并加速，由于涡轮叶片与流体流向成一定角度，此时涡轮产生转动力矩，在克服摩擦力矩和流体阻力矩后，涡轮开始旋转。在一定的流量范围内，涡轮旋转的角速度与流体体积流量成正比。根据电磁感应原理，利用磁敏传感器从同轴转动的信号轮上感应出与流体体积流量成正比的脉冲信号，该信号经放大、滤波、整形后与温度、压力传感器信号一起进入气体涡轮流量计表头的微处理单元进行运算处理，并把气体的体积瞬时流量和累积流量计直接显示于LCD屏上。
二、产品特点：
1、合金涡轮，具有更高的稳流和耐侵蚀作用
2.入口专用轴承，使用寿命长
3.计量室与通气室隔绝
4.流量范围宽（Qmax/Qmin≥20:1)，重复性好
5.精度高（可达1.0级），压力损失小，始动流量低
6.仪表具有防爆及防护功能，防爆标志为ExdⅡBT6、ExiaⅡCT6， 防护等级为IP65
三、气体涡轮流量计外形尺寸图：
|
通径 （DN） |
L （mm） |
H （mm） |
 |
|||||||||
| 25 | 170 | 236 | ||||||||||
| 40 | 200 | 266 | ||||||||||
| 50 | 200 | 285 | ||||||||||
| 65 | 240 | 300 | ||||||||||
| 80 | 240 | 319 | ||||||||||
| 100 | 300 | 337 | ||||||||||
| 125 | 240 | 352 | ||||||||||
| 150 | 350 | 395 | ||||||||||
| 200 | 400 | 448 | ||||||||||
| 250 | 500 | 495 | ||||||||||
| 300 | 600 | 548 | ||||||||||
|
四、气体涡轮流量计流量范围及耐压等级： |
||||||||||||
|
仪表口径 （mm） |
流量范围 （m3/h） |
流量范围 （m3/h） |
常规耐受压力 （MPa） |
法兰连接方式 | ||||||||
| DN20 | 2.5～25 | --- | 1.6、2.5、4.0 | 法兰 | ||||||||
| DN25 | 2.5～25 | --- | 1.6、2.5、4.0 | 法兰（螺纹） | ||||||||
| DN32 | 5～50 | --- | 1.6、2.5、4.0 | 法兰 | ||||||||
| DN40 | 5～50 | --- | 1.6、2.5、4.0 | 法兰（螺纹） | ||||||||
| DN50 | 6～65 | 10～100 | 1.6、2.5、4.0 | 法兰 | ||||||||
| DN65 | 15～200 | ---- | 1.6、2.5、4.0 | 法兰 | ||||||||
| DN80 | 13～250 | 20～400 | 1.6、2.5、4.0 | 法兰 | ||||||||
| DN100 | 20～400 | 32～650 | 1.6、2.5 | 法兰 | ||||||||
| DN125 | 25～700 | ---- | 1.6、2.5 | 法兰 | ||||||||
| DN150 | 32～650 | 50～1000 | 1.6、2.5 | 法兰 | ||||||||
| DN200 | 80～1600 | 130～2500 | 1.6 | 法兰 | ||||||||
| DN250 | 130～2500 | 200～4000 | 1.6 | 法兰 | ||||||||
| DN300 | 200～4000 | ---- | 1.6 | 法兰 | ||||||||
|
五、涡轮流量计选型表： |
||||||||||||
| JP-LWGQ | 气体涡轮流量计 | |||||||||||
|
口径 （mm） |
25 | DN25 | ||||||||||
| 40 | DN40 | |||||||||||
| … | … | |||||||||||
| 300 | DN300 | |||||||||||
| 补偿方式 | A | 无补偿 | ||||||||||
| B | 温度压力补偿 | |||||||||||
| Y | 压力补偿 | |||||||||||
| W | 温度补偿 | |||||||||||
| 表体材质 | 2 | 铸铝 | ||||||||||
| 4 | 304不锈钢 | |||||||||||
| 供电方式 | D | 两线制DC24V 4～20mA | ||||||||||
| H | 两线制DC24V 4～20mA+HART协议 | |||||||||||
| C | 锂电池供电 | |||||||||||
| 压力等级 | P1 | 常压～1.6MPa | ||||||||||
| P2 | 2.5MPa | |||||||||||
| P3 | 4.0MPa | |||||||||||
| 附加选项 | R | RS485 MODBUS通讯协议 | ||||||||||
| M | 脉冲输出 | |||||||||||
| B | 防爆（ExII CT6） | |||||||||||
