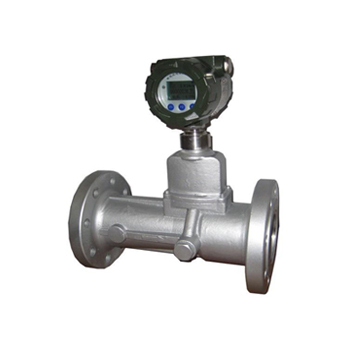

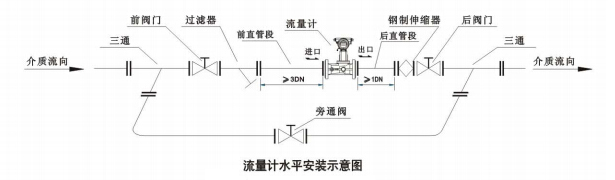

JP-LUX系列旋进旋涡气体流量计采用新微处理技术,具有功能强、流量范围宽、操作维修简单,安装使用方便等优点,主要技术指标达到国外同类产品先进水平，是目前油田和城市天然气输配计量和贸易计量的可选产品。旋进旋涡气体流量计广泛应用于石油、化工、电力、冶金煤炭等行业各种气体计量。
一、旋进旋涡气体流量计测量原理：
当沿着轴向的流体流量传感器入品时，在漩涡发生体的作用下，被强制围绕中心线旋转，产生漩涡流，漩涡流在文丘利管中旋进，到达收缩段突然节流后，使漩涡流加速，当通过扩散段时，漩涡中心沿一锥形螺旋线进动。此时，漩涡中心通过检测点的进动频率与流体的流速成正比。由压电传感器检测到的漩涡流进动频率信号经放大、滤波、整形后转换成流量值进行就地显示或信号选择。
二、旋进旋涡气体流量计主要特点：
1．内置式压力、温度、流量传感器，结构紧凑，外形美观。
2．就地显示温度、压力、瞬时流量和累积流量。
3．采用信号处理放大器和独特的滤波技术，有效地剔除了压力波动和管道振动所产生的干扰信号，大大提高了流量计的抗干扰能力，使小流量具有稳定性高。
4． 时间显示及实时数据存储之功能，无论什么情况，都能保证内部数据不会丢失,可保存。
5．整机功耗低,能凭内电池长期供电运行,是理想的无需外电源就地显示仪表。
6．防盗功能可靠，具有密码保护,防止参数改动。
7．表头可180度随意旋转，安装方便。
三、旋进旋涡气体流量计技术参数：
1.标准状态条件：P=101.325kPa，T=293.15K。
2.使用条件：
（1）环境温度：-30℃～+55℃；（2）介质温度：-20℃～+80℃；
（3）相对湿度：5%～95%；（4）大气压力：86KPa～106KPa。
3.电气性能指标：
（1）工作电源：外供电源：24V DC、内供电源：3.6V锂电池；
（2）整机功耗：外电源＜1W、内电源＜0.3mW，锂电池可连续工作两年以上；
（3）输出方式：频率、4～20mA或RS485；
（4）显示数据：瞬时流量、累计流量、温度、压力；
（5）防爆标志：Exd II BT4、防护等级：IP65.

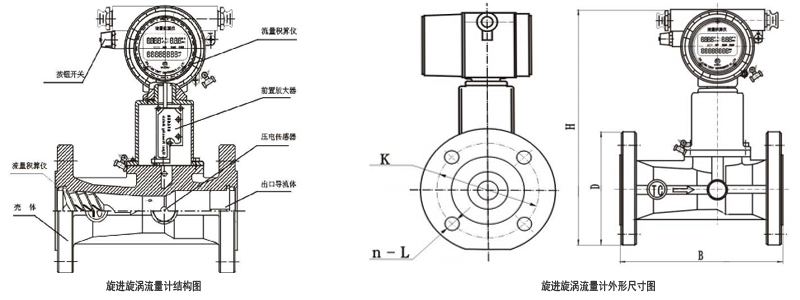

四、旋进旋涡气体流量计外形尺寸图：
五、旋进旋涡气体流量计流量范围表：
四、旋进旋涡气体流量计外形尺寸图：
| 通径 | B | PN1.6MPa | PN2.5MPa | PN4.0MPa | ||||||
| H | D | K | H | D | K | H | D | K | ||
| DN20 | 160 | 310 | 105 | 75 | 310 | 105 | 75 | 310 | 105 | 75 |
| DN25 | 180 | 315 | 115 | 85 | 315 | 115 | 85 | 315 | 115 | 85 |
| DN32 | 200 | 330 | 140 | 100 | 330 | 140 | 100 | 330 | 140 | 100 |
| DN50 | 232 | 345 | 165 | 125 | 345 | 165 | 125 | 345 | 165 | 125 |
| DN80 | 330 | 370 | 200 | 160 | 370 | 200 | 160 | 370 | 200 | 160 |
| DN100 | 410 | 390 | 220 | 180 | 400 | 235 | 190 | 400 | 235 | 190 |
| DN150 | 580 | 450 | 285 | 240 | 465 | 300 | 250 | 465 | 300 | 250 |
| DN200 | 700 | 500 | 340 | 295 | 520 | 360 | 310 | 535 | 375 | 320 |
五、旋进旋涡气体流量计流量范围表：
|
通径 （DN） |
流量范围 （m3/h） |
仪表系数 （m3）-1 |
压力等级 （MPa） |
准确度 | 备 注 | |||||
| 20 | 1.5～15 | 400000 |
1.6； 2.5； 4.0。 |
1.5级 |
PN≤1.6MPa为铝合金外壳； PN≤4.0MPa为不锈钢外壳； PN＞4.0MPa为特殊规格，订货时请说明。 |
|||||
| 25 | 2.5～30 | 200000 | ||||||||
| 32 | 4.5～60 | 90000 | ||||||||
| 50 | 10～150 | 24000 | ||||||||
| 80 | 28～400 | 4800 | ||||||||
| 100 | 50～800 | 2800 | ||||||||
| 150 | 150～2250 | 680 | ||||||||
| 200 | 360～3600 | 210 | ||||||||
|
六、旋进旋涡气体流量计选型表： |
||||||||||
| JP-LUX | 旋进旋涡气体流量计 | |||||||||
|
口径 （mm） |
25 | DN25 | ||||||||
| 32 | DN32 | |||||||||
| … | … | |||||||||
| 200 | DN200 | |||||||||
| 补偿方式 | N | 无补偿 | ||||||||
| Y | 温度压力补偿 | |||||||||
| 输出信号 | F1 | 4～20mA 两线制 | ||||||||
| F2 | 4～20mA 三线制 | |||||||||
| F3 | RS 485通讯 | |||||||||
| 温度范围 | T1 | 常温型（80℃以下） | ||||||||
| T2 | 高温型（250℃以下） | |||||||||
| 压力等级 | P1 | 常压～1.0MPa | ||||||||
| P2 | 2.5MPa | |||||||||
| P3 | 4.0MPa | |||||||||
| 本体材质 | L | 碳钢 | ||||||||
| B | 304不锈钢 | |||||||||
| 供电方式 | D | DC 24V | ||||||||
| C | 电池供电 | |||||||||
