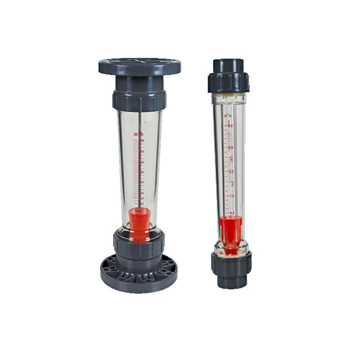

JP-LZS型塑料管转子流量计锥管主要部分均由AS，ABS塑料制成，有较好的耐腐性能，具有结构合理、体积小、重量轻、锥管不易破碎等特点。可广泛应用于化工、环保、食品等工业部门。
塑料管转子流量计连接方式可分为：插接、焊接、螺纹和法兰连接四种。
一、JP-LZS 塑料管转子流量计技术参数：
1.流量范围表：
2.温度：≤60℃，
3.压力：≤0.6MPa，
4.精度：±5%。
二、塑料管转子流量计外形及安装尺寸：
1.外形图及构造：
2.尺寸规格表：
| 通径 | 流量范围(L/h) | 通径 | 流量范围(m3/h) | 通径 | 流量范围(m3/h) |
| DN15 | 5～50 | DN32 | 0.4～4 | DN100 | 12～60 |
| 10～100 | 0.6～6 | 18～90 | |||
| 16～160 | DN50 | 1～10 | 20～120 | ||
| 25～250 | 1.6～16 | DN125 | 25～150 | ||
| 40～400 | DN65 | 5～25 | 30～180 | ||
| 50～500 | 8～40 | DN150 | 12～60 | ||
| 60～600 | 12～60 | 18～90 | |||
| 100～1000 | DN80 | 5～25 | 20～120 | ||
| DN25 | 100～1000 | 8～40 | 25～150 | ||
| 160～1600 | 12～60 | 30-180 | |||
| 250～2500 |
3.压力：≤0.6MPa，
4.精度：±5%。
二、塑料管转子流量计外形及安装尺寸：

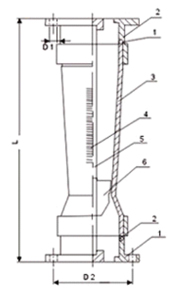

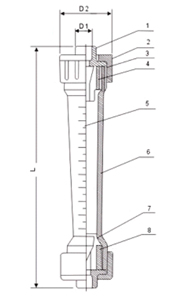

1.外形图及构造：
| 外形 | 构造 | 外形 | 构造 |
 |
1.接管 2.螺帽 3.“0”密封圈 4.上止挡 5.刻度尺 6.锥管 7.浮子 8.下止挡 |
 |
1.法兰 2. “0”密封圈 3. 锥管 4. 刻度尺 5.导杆 6.浮子 |
| LZS-15～LZS-65 | LZS-100～LZS-150 | ||
2.尺寸规格表：
| 型 号 | 尺 寸（mm） |
适用管道 （mm） |
||
| L | D1 | D2 | ||
| JP-LZS-15 | 202 | 20 | 45 | 15或20 |
| JP-LZS-25 | 226 | 32 | 60 | 25或32 |
| JP-LZS-32 | 288 | 40 | 74 | 32或40 |
| JP-LZS-50 | 341 | 63 | 98 | 50或63 |
| JP-LZS-65 | 430 | 75 | 122 | 65或75 |
| JP-LZS-100 | 520 | 法兰连接 | 100 | |
| JP-LZS-125 | 520 | 法兰连接 | 125 | |
| JP-LZS-150 | 520 | 法兰连接 | 150 | |
