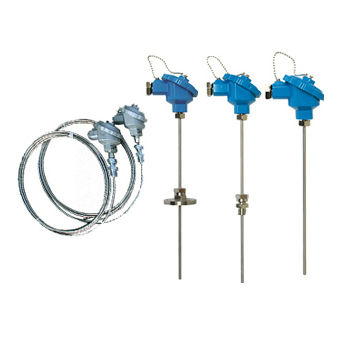

WR□K铠装热电偶具有能弯曲、耐高压、热响应时间快和坚固耐用等优点，铠装热电偶与装配式热电偶一样，作为测量温度的传感器，通常铠装热电偶和显示仪表、记录仪和电子调节器配套使用，同时，铠装热电偶亦可以作为装配式热电偶的感温元件。 铠装热电偶可以直接测量各种过程中从0℃～1100℃范围内的液体、蒸汽和气体介质以及固体表面的温度。
铠装热电偶外保护套采有不锈钢，如果长期使用温度较高，可采用GH2520、GH3030、GH3039等耐高温材料。内充满高密度氧化物质绝缘体，因此，铠装热电阻具有很强的抗污染性能和机械强度，适合安装在环境恶劣的场合。
一、主要技术指标：
1.测温范围和准确度：
注："t"为被测温度的值。保护管直径ф3。T型分度号产品需与本厂协商订货。
| 类别 | 代号 | 分度号 | 常用温度℃ | 高使用温度℃ | 允许偏差 | |
| 测量范围℃ | 允差值 | |||||
| 铂铑10-铂 | WZPK | S | 1100 | 1200 | 0～1200 | ±1.5℃或±1.5%t |
| 镍铬-铜镍 | WZEK | E | 600 | 700 | 0～700 | ±2.5℃或±0.75%t |
| 镍铬-镍硅 | WZNK | K | 800 | 950 | 0～900 | ±2.5℃或±0.75%t |
| 铜-铜镍 | WZCK | T | 350 | 400 | -40～350 | ±0.75%t |
| 铁-铜镍 | WZFK | J | 500 | 600 | 0～600 | ±2.5℃或±0.75%t |
2.铠装热电偶热响应时间：
在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需要的时间称为热响应时间，用τ0.5表示。
铠装热电偶热响应时间不大于下表的规定：
二、铠装热电偶选型表：
| 热响应时间τ0.5S | 接壳式 | 绝缘式 |
| 套管直径（mm） | ||
| 2.0 | 0.4 | 0.5 |
| 3.0 | 0.6 | 1.2 |
| 4.0 | 0.8 | 2.5 |
| 5.0 | 1.2 | 4.0 |
| 6.0 | 2.0 | 6.0 |
| 8.0 | 4.0 | 8.0 |
二、铠装热电偶选型表：
| WR□K－□□□□□－□-□/□-□铠装热电偶 | ||
| 代 号 | 热电偶分度号 | |
| N | K分度号|镍铬-镍硅热电偶 | |
| E | E分度号|镍镉-铜镍热电偶 | |
| F | J分度号|铁-铜镍热电偶 | |
| T | T分度号|铜-铜镍热电偶 | |
| P | S分度号|铂铑10-铂热电偶 | |
| Q | R分度号|铂铑13-铂热电偶 | |
| R | B分度号|铂铑30-铂铑6热电偶 | |
| 代 号 | 测温元件形式 | |
| K | 铠装热电偶芯子|铠装热电阻芯子的直径为Ф4mm | |
| 代号 | 热电阻对数 | |
| 省略 | 单支式 | |
| 2 | 双支式 | |
| 代号 | 安装固定装置 | |
| 1 | 无固定装置 | |
| 2 | 固定螺纹(螺纹M27×2) | |
| 3 | 活动法兰 | |
| 4 | 固定法兰 | |
| 5 | 活动法兰角尺型 | |
| 6 | 锥形盲孔管 | |
| 代号 | 接线盒形式 | |
| 3 | 防水接线盒 | |
| 4 | 隔爆接线盒 | |
| 5 | 不锈钢接线盒 | |
| 代号 | 保护管外径 mm | |
| 0 | ф12 | |
| 1 | ф16 | |
| 2 | ф20 | |
| 代号 | 保护管材料 | 说 明 |
| 1 | 1Cr18Ni9Ti | 常用的热电偶保护管 |
| 4 | 304 | 耐腐蚀优于1Cr18Ni9Ti的金属护管 |
| 6 | 316 | 能抗化工过程的绝大多数强腐蚀的金属护管 |
| 2 | GH2520 | 耐高温、抗氧化合金保护管 |
| 3 | GH3030 | 耐高温、抗氧化合金保护管 |
| 9 | GH3039 | 耐高温、抗氧化合金保护管 |
| 代号 | 长度 mm/插深mm | |
| L/l | □□□mm/□□□mm | |
| 代号 | 热电偶精度等级 | |
| 省略 | II级(国内常规供货) | |
| I | I级 | |
