压簧式固定热电偶
[list:title]

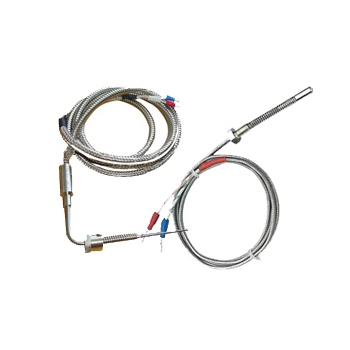

压簧式固定热电偶

产品优势:
合作客户:
        WR□T-01型压簧式固定热电偶通过压簧将热电偶端部与被测物的表面紧贴, 以提高测量的可靠性和准确性。与显示仪表等配套使用,可直接测量 0~400℃ 范围内的温度。

        压簧式固定热电偶带有软性延长导线,可以自由弯曲,具有热响应时间小,使用方便等特点,适用于塑料挤出机、轻纺、食品等工业。

一、结构原理:
WRET-01型压簧式固定热电偶的作用原理,分度特性及允许偏差,参比端(冷接点)温度补偿, 以及与显示测量仪表的联接方法均与一般热电偶相同,由保护管,安装螺栓.锁紧卡套,弹簧及热电偶导线等组成。

二、安装方法:
WRET-01型压簧式固定热电偶是将其固定安装在被测物体上面,先将连接螺栓拧紧在被测物体上,再将热电偶紧贴被测物,拧紧卡套螺钉,后拧上锁紧卡套。
压簧式热电偶系列具有各种连接:螺钉式、卡帽压簧式、活动螺母缓冲簧式、垫圈式等多种形式。

三、型号规格与参数说明:
型号 分度号 测温范围 ℃ 热响应时间 t0.5s 保护管材料
WRET-01 E 0~400 <5 1Cr18Ni9Ti、304、316
WRNT-01 K 0~1000 <5
规    格 连接螺栓 l2 mm
总长 Lmm 保护管lmm
1000
1500
2000
2500
3000
3500
4000
30
60
35 或 70
注:订货须写明: 1.产品名称及型号;
         2.总长和插深;
         3.探头直径。
