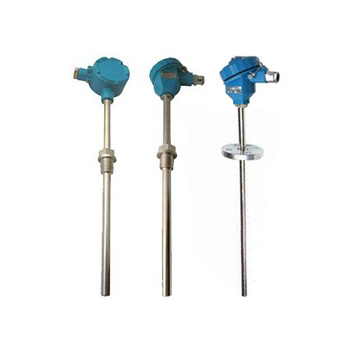

WR□-440/240防爆热电偶是一种温度传感器，在化学工业自控系统中应用广，通过温度传感器，可将控制对象的温度参数变成电信号，传递给显示、记录和调节仪，对系统施行检测、调节和控制。
在化工厂，现场常伴有各种易燃、易爆等化学气体、蒸汽，如果使用普通的热电偶不安全，易引起环境气体爆炸。因此，在这些场合使用防爆热电偶作温度传感器，本公司的隔爆型热电偶产品,适用于dⅡCT6温度组别区间内的具有爆炸性气体危险的场所内。
一、工作原理：
如果由两种不同成份的均质导体(热电极)组成闭合回路,当两端存在温度梯度时,回路中就有电流通过,那么两端之间就存在热电势。热电偶的热电动热将随着测量端温度升高而增长，它的大小只与热电偶材料和两端的温度有关，与热电极的长度、直径无关。
二、防爆原理：
防爆热电偶利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花、电弧和危险温度的零部件都密封在接线盒内，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度不传到腔外。
三、产品特点：
1.按符合国际IEC标准的新防爆规程GB3836设计；
2.采用两腔式隔爆结构,更换测温元件简便,使用可靠；
4.隔爆标志dⅡCT6,适用于ⅡC级以下,引燃温度T6以上,含爆炸性气体场合的温度测量。
四、防爆热电偶选型方法：
四、防爆热电偶选型方法：
| WR□□－□□□□□－□-□/□-□防爆热电偶 | |||
| 代 号 | 热电偶类型 | ||
| N | K分度号|镍铬-镍硅热电偶 | ||
| E | E分度号|镍镉-铜镍热电偶 | ||
| F | J分度号|铁-铜镍热电偶 | ||
| T | T分度号|铜-铜镍热电偶 | ||
| P | S分度号|铂铑10-铂热电偶 | ||
| Q | R分度号|铂铑13-铂热电偶 | ||
| R | B分度号|铂铑30-铂铑6热电偶 | ||
| 代号 | 热电偶对数 | ||
| 省略 | 单支式|通常接线端子为2个 | ||
| 2 | 双支式|通常接线端子为4个 | ||
| 代号 | 安装固定装置 | ||
| 1 | 无固定装置 | ||
| 2 | 固定螺纹(螺纹M27×2) | ||
| 3 | 活动法兰 | ||
| 4 | 固定法兰 | ||
| 5 | 活动法兰角尺型 | ||
| 6 | 锥形盲孔管 | ||
| 代号 | 接线盒形式 | ||
| 3 | 防水接线盒 | ||
| 4 | 隔爆接线盒 | ||
| 5 | 不锈钢接线盒 | ||
| 代号 | 保护管外径 mm | ||
| 0 | ф16 (不锈钢管材质保护管，偶材直径Ф2.5mm) | ||
| 1 | ф20 (不锈钢管材质保护管，偶材直径Ф3.2mm) | ||
| 2 | ф25 (分度号为S或B时，高铝或刚玉双层陶瓷保护管) | ||
| 3 | ф30 (SiC等材质的保护管) | ||
| 4 | ф38 (高铬铸铁管) | ||
| 代号 | 保护管材料 | 适用温度 | 说 明 |
| 0 | 1Cr18Ni9Ti | 0～1000℃ | 常用的热电偶保护管 |
| 1 | 刚玉 | 0～1600℃ | 耐高温、耐腐蚀陶瓷管。缺点：易碎 |
| 2 | 高铝 | 0～1800℃ | 耐高温、耐腐蚀陶瓷管。缺点：易碎 |
| 3 | 316L | 0～1000℃ | 耐腐蚀优于1Cr18Ni9Ti的金属护管 |
| 4 | 904L | 0～1000℃ | 能抗化工过程的绝大多数强腐蚀的金属护管 |
| 5 | GH2520 | 0～1200℃ | 耐高温、抗氧化合金保护管 |
| 6 | GH3030 | 0～1200℃ | 耐高温、抗氧化合金保护管 |
| 7 | GH3039 | 0～1200℃ | 耐高温、抗氧化合金保护管 |
| 8 | SiC | 0～1600℃ | 耐高温、抗氧化合金保护管。缺点：易碎 |
| 9 | ZGCr18 | 0～1100℃ | 高铬铸铁管。优点：低成本 |
| 代号 | 测温元件形式 | ||
| 0 | 传统装配式芯子|芯子型号：WR□□—010-分度号-长度 | ||
| K | 铠装热电偶芯子|铠装热偶芯子的直径以实际使用高温度确定，温度越高直径越粗 | ||
| 代号 | 长度 mm | ||
| L | □□□mm | ||
| 代号 | 热电偶精度等级 | ||
| 省略 | II级(国内常规供货) | ||
| I | I级 | ||
