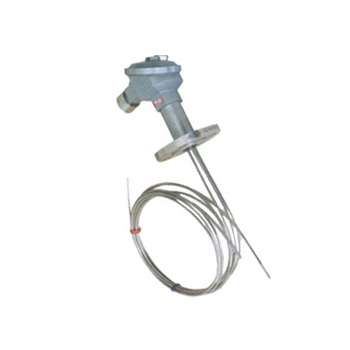

WR□-D多点热电偶用于现场存在温度梯度不显著，须同时测量多个位置或位置的多处测量。多点热电偶广泛应用于大化肥合成塔、存储罐等装置中。
1、主要技术参数
电气出口： M27X2 ， NPT3/4
热热响时间： ≤ 8S
偶丝直径： Φ 3
防护等级： IP65
2、型号及规格
| 型 号 | 分度号 | 测温范围℃ | 测温点数 | 保护管材料 |
| WRN-230D | K | 0～1000 | 2～12 |
304不锈钢 316不锈钢 GH2520 GH3030 |
| WRE-230D | E | 0～800 | ||
| WRN-430D | K | 0～1000 | ||
| WRE-430D | E | 0～800 |
(2) 多点热电偶 保护管其余材质根据协议订货;
(3) 多点热电偶 外保护管用户应自备
3、安装固定形式
固定螺纹
| 测温点数 | M | D | H | h | SW | d |
| 2～6 | M27x2 | ￠40 | 28 | 5 | 32 | ￠20 |
| 7～12 | M33x2 | ￠48 | 33 | 5 | 36 | ￠34 |
固定法兰
| 测温点数 | D | D1 | D2 | H | do | d |
| 2～6 | ￠105 | ￠75 | — | 5 | 32 | ￠20 |
| 7～12 | ￠115 | ￠85 | — | 5 | 36 | ￠34 |
4、选型须知
(1) 型号
(2) 分度号
(3) 精度等级
(4) 热电偶点数
(5) 安装固定形式
(6) 保护管材质
(7) 长度或插入深度
例： 多点热电偶 ， K 型， 3 点。 L 级，固定螺纹 M27X2,L 1 = 1200,L 2 =1500,L 3 =2000, WRN-220D3I 级 L 1 =1200,L 2 =1500,L 3 =2000, 螺纹 M27x2
