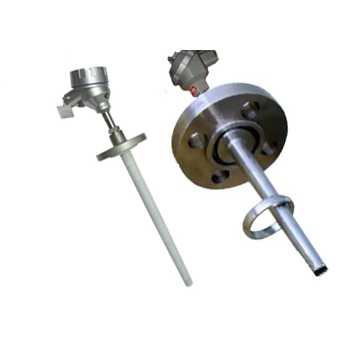

WRTSN-LC火道热电偶采用耐高温抗氧化的高温合金材料做外管，内衬陶瓷管，构成复合管结构，感温元件有装配式、铠装式及陶瓷管3种，是碳素厂阳极焙烧炉火道专用热电偶, 火道热电偶具有较高的抗高温氧化性能，碳素厂专用热电偶主要用于铝冶金行业阳极焙烧炉的温度测量。
WRTSN-LC火道热电偶具有优异的稳定性、可靠性和较长的使用寿命，是现阶段较理想的燃气阳极焙烧炉燃烧自动控制系统用热电偶。在具体使用过程中应注意如下事项：
一、技术参数：
1 产品型号：WRTSN-LC
2 热电偶分度号：N
3 测温范围：0-1300度
4 测量精度：II级（±0.75%t)
5 标准外径：￠16mm
6 标准长度：L=1550mm
7 外管材料：耐高温氧化和腐蚀金属材料
8 内装6-8mm铠装感温元件
9 外观状态：校直、抛光
10 使用寿命：3个月以上
二、主要技术参数
| 名 称 | 型 号 | 常用温度℃ | 工作环境 |
| 火道热电偶 | TY-SKN-1150 | ≤1300 | 高温大气 |
| 火道热电偶 | TY-YQW-1150-6KNG | ≤1300 | 高温大气 |
| 钨铼热电偶 | TY-SKW-1400 | ≤1400 | 高温大气 |
| 钨铼热电偶 | TY-SKW-2000 | ≤2000 | 真空式还原气体 |
| 检定温度 | 400 | 600 | 800 | 1000 | 1100 |
燃烧架上连续使用时间,PLC 面板显示温度和燃料 |
| II级允差 | ±3.0 | ±4.5 | ±6.0 | ±7.5 | ±8.3 | |
| 进口热电偶 | 56.8 | 71.8 | 78.8 | 77.6 | 74.0 | 105天,1165℃,重油 |
| TY-SKN-1150 | 0.2 | -0.9 | -1.8 | -3.5 | -4.8 | 90天,1180℃,渣油 |
| 国产装配式热电偶 | 37.4 | 45.6 | 48.6 | 47.6 | 46.2 | 60天,1165℃,重油 |
| 国内某研究所热电偶 | 51.8 | 66.7 | 75.2 | 78.5 | 78.9 | 98天,1200℃,发生炉煤气 |
| 国内某研究所热电偶 | 71.6 | 91.3 | 100.5 | 100.7 | 98.3 | 113天,1200℃,发生炉煤气 |
火道热电偶与普通铠装热电偶和普通装配式热电偶之区别表
| 主要性能区别 | YK-SKN型热电偶 | 普通铠装热电偶 | 普通装配式执电偶 |
| 热电偶分度号 | N,K | N,K | N,K |
| 保护管外径 | Φ16以上 | 一般Φ12以下 | 一般Φ16以上 |
| 保护管壁厚 | 4.5-5.5mm | 一般1.5mm以下 | 一般2.5mm以下 |
| 偶丝 | Φ1.1mm以上 | 一般Φ1.1mm以下 | 一般Φ2.5以上 |
| 长度 | 5000mm以下 | 几乎不限 | 一定限制 |
| 长期稳定有效使用温度 | TY-SKN-1150：1300℃ | 一般1100℃以下,热套式可达：1230℃ | 一般1100℃以下,短期：1300℃ |
| 弯曲 | 少许弯曲 | 可以弯曲 | 少许弯曲 |
| 急冷急热 | 好 | 好 | 很差,长期稳定有效使用温度降低200℃ |
| 抗震性 | 好 | 好 | 一般 |
