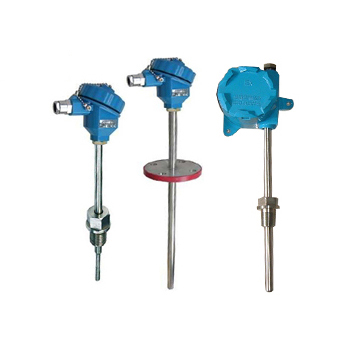

防爆热电阻

防爆热电阻

产品优势:
WZP240/440防爆热电阻作为温度测量和控制的传感器与显示仪表配套,以直接测量和控制生产过程中的气体、液体和蒸汽的温度
合作客户:
        WZP240/440防爆热电阻作为温度测量和控制的传感器与显示仪表配套,以直接测量和控制生产过程中的气体、液体和蒸汽的温度。

        我公司生产的化工专用防爆热电偶、防爆热电阻产品防爆性能按国家颁布的“爆炸性环境用防爆电器设备”标准设计制造。

        防爆热电阻的结构、原理与装配式热电阻基本相同,主要区别是隔爆产品接线盒(外壳)在设计上采用高强度铝合金压铸而成,并具有足够的内部空间,壁厚和机械强度,橡胶密封圈的热稳定性均符合国家防爆标准。所以当接线盒内部的爆炸性混合气体发生爆炸时,其内压不会破坏接线盒,而由此产生的热能不能向外扩散到传爆.只要用户严格遵守产品使用规则, 防爆热电阻产品就能达到可靠的防爆效果。

一、防爆工作原理:
防爆热电阻是利用间隙隔爆原理,设计具有足够强度的接线盒等部件,将所有会产生火花,电弧和危险温度的零部件都密封在接线盒腔内,当腔内发生爆炸时,能通过接合面间隙熄火和冷却,使爆炸后的火焰和温度传不到腔外,从而进行隔爆。

二、主要技术参数:
1.产品执行标准:IEC751、JB/T18622-1997、JB/T8623-1997、JB/T5518-91;
2.常温绝缘电在环境温度为15~35℃C,相对湿度不大于80%,试验电压为10~100V(直流)电极与外套管之间的绝缘电阻>100MΩ。
3.测量范围及允差
型  号 分 度 号 测温范围 精度等级 允许误差
WZP Pt100 -200~500 A级 ±(0.15+0.002) ltl
B级 ±(0.30+0.005) ltl
WZC Cu50 Cu100 -50-+100 --- ±(0.30+0.005) ltl

三、热电阻选型表:
WZ□□-□□□□□-□-□/□-□装配式热电阻
代 号 热电阻类型
P Pt100分度号|铂热电阻   云母元件:最高400℃   陶瓷元件:最高650℃
C Cu50分度号|铜热电阻    -50~150℃
C Cu100分度号|铜热电阻   -50~150℃
代号 热电阻对数
省略 单支式
2 双支式
代号 安装固定装置
1 无固定装置
2 固定螺纹(螺纹M27×2)
3 活动法兰
4 固定法兰
5 活动法兰角尺型
6 锥形盲孔管
代号 接线盒形式
3 防水接线盒
4 隔爆接线盒
5 不锈钢接线盒
代号 保护管外径 mm
0 ф12
1 ф16
2 ф20
代号 保护管材料 说  明
1 1Cr18Ni9Ti 最常用的热电偶保护管
3 304 耐腐蚀优于1Cr18Ni9Ti的金属护管
6 316 能抗化工生产过程的绝大多数强腐蚀的金属护管
代号 测温元件形式
0 传统装配式芯子|芯子型号为WZ□□—010-分度号-长度
K 铠装热电阻芯子|铠装热电阻芯子的直径为Ф6mm
代号 长度 mm/插深mm
L/l □□□mm/□□□mm
代号 热电阻精度等级
省略 B级(国内常规供货)
I A级
