WSSX电接点双金属温度计

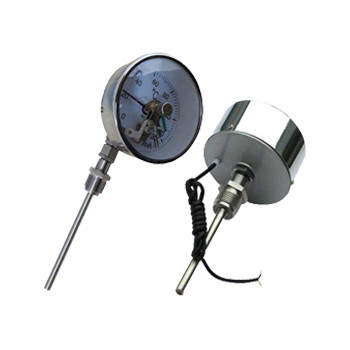

WSSX电接点双金属温度计

产品优势:
现场显示温度,直观方便
具有自动切断电源和报警功能
安全可靠,使用寿命长
多种结构形式,可满足
合作客户:
WSSX系列电接点双金属温度计应用于生产现场对温度需自动控制和报警,直接测量各种生产过程中-80~500℃范围内体、蒸汽和气体介质温度。

一、产品特点:
1.现场显示温度,直观方便;
2.具有自动切断电源和报警功能;
3.安全可靠,使用寿命长;
4.多种结构形式,可满足不同要求。

二、工作原理:
电接点双金属温度计是基于绕制成环性弯曲状的双金属片组成。一端受热膨胀时,带动指针旋转,工作仪表便显示出热点势所应的温度值。

三、技术参数:
1.执行标准:JB/T8803-1998  GB3836-83;
2.标度盘公称直径:60,100,150;
3.精度等级:1.5级;
4.热响应时间:≤40S;
5.防护等级:IP55;
6.角度调整误差:角度调整误差应不超过其量程的1.0%;
7.回差:双金属温度计回差应不大于基本误差限的绝对值;
8.重复性:双金属温度计重复性极限范围应不大于基本误差限绝对值的1/2。

四、双金属温度计选型表:

WSS-□□□□□-□-□/□-□双金属温度计
代 号 仪表类型
指针显示温度无其他要求
X 电接点式带报警控制
代 号 仪表类别
普通型
N 耐震型
代号 表盘直径
3 ф60mm
4 ф100mm
5 ф150mm
代号 表盘方向
0 轴向
1 径向
8 万向
代号 安装形式
0 无固定装置
1 可动外螺纹
2 可动内螺纹
3 固定螺纹
4 固定法兰
5 活动螺纹
6 活动法兰
代号 保护管材质
1 1Cr18Ni9Ti
3 304不锈钢
4 316不锈钢
6 316L不锈钢
8 哈氏合金C
代号 总长/插入深度L
□□ □□□mm/□□□mm(直接标出)
代号 温度范围(单位:℃)
□□ □□□~□□□℃

备注:
选型须知:请提供型号、表盘直径、安装固定形式、测温范围、保护管材质、长度或插入深度。

选型举例:万向型指针式温度计,表盘直径Φ100,测温范围0~400℃,1.5级,活动外螺纹M27×2,长度450mm WSS-481, 0~400℃,L=450, M27×2,1.5级
