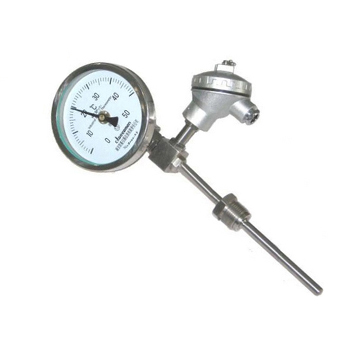

WSSE带热电偶双金属温度计、WSSP带热电阻双金属温度计采用双金属温度计与热电偶/热电阻一体的方式，既满足现场测温需求，亦满足远距离传输需求,可以直接测量各种过程中的-80～+500℃范围内液体、蒸气和气体介质以及固体表面测温。
一、主要技术参数：
1.标度盘公称直径：100、150；
2.热响应时间：≤40s；
3.精度等级：1.0、1.5；
4.热电偶：I级 1.5℃、II级 2.5℃；
5.热电阻：A级 ±（0.15+0.005ItI）、B 级±（0.30+0.005）；
6.防护等级：IP55
7.输出信号：电阻、毫伏。
二、外形及尺寸：
| 形 式 | D | A | B | E | d |
| 径向型 | 105 | 23 | 73 | --- |
Φ10 Φ12 Φ14 |
| 155 | 23 | 73 | --- | ||
| 轴向型 | 105 | 50 | 110 | 34 | |
| 155 | 50 | 110 | 34 | ||
| 万向型 | 105 | 23 | 178 | 120 | |
| 155 | 23 | 178 | 120 | ||
| 电接点轴向型 | 105 | 40 | 135 | --- | |
| 电接点径向型 | 105 | 72 | 150 | 42 | |
| 电接点万向型 | 105 | 40 | 175 | 98 |
三、带热电偶/阻双金属温度计型号及规格：
| 型 号 | 分 度 号 | 测温范围℃ | 精度等级 | 保护管材料 | 插入长度mm |
| WSSE-401 | E |
-80～40 -40～80 0～50 0～100 0～150 0～200 0～300 0～400 0～500 |
1．5 |
1Cr18Ni9Ti 304 316 316L 哈氏C-276 |
150 200 300 400 500 750 1000 |
| WSSE-501 | |||||
| WSSE-411 | |||||
| WSSE-511 | |||||
| WSSE-481 | |||||
| WSSE-581 | |||||
| WSSP-401 | Pt100 | ||||
| WSSP-501 | |||||
| WSSP-411 | |||||
| WSSP-511 | |||||
| WSSP-481 | |||||
| WSSP-581 | |||||
| WSSXE-401 | E | ||||
| WSSXP-401 | Pt100 | ||||
| WSSXE-411 | E | ||||
| WSSXP-411 | Pt100 | ||||
| WSSXE-481 | E | ||||
| WSSXP-481 | Pt100 |
保护管其余材质根据协议订货
5、选型须知：
a 型号
b 热电偶/热电阻分度号
c 热电偶/热电阻精度等级
d 双金属温度计精度等级
e 测温范围
f 安装固定形式
g 保护管材质
h 插入长度
例A：热电偶双金属温度计，径向型，Pt100 A级，测温范围0～200℃。活动螺纹M27x2，保护管304，
插入长度200mm.即为：WSSE-411 0～200℃ l=260mm I级 保护管304
