防爆电接点双金属温度计
[list:title]

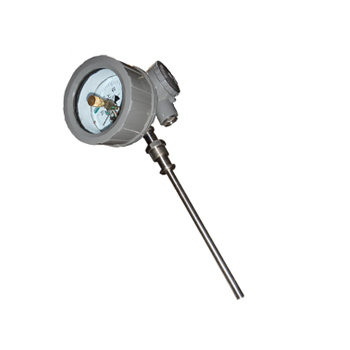

防爆电接点双金属温度计

产品优势:
合作客户:
        WSSX-B系列防爆电接点双金属温度计可以直接测量现场存在碳化物等爆炸物各过程中的-80~+500℃范围内液体、蒸汽和气体介质以及固体表面测温。

一、结构与工作原理:
1、仪表外壳采用隔爆结构,当其外壳内部的爆炸性混合物因受到火花或电弧影响,发生爆炸时,不至引起外部爆炸性混合物爆炸,从而达到防爆的目地。
2、仪表是利用温度变化时带动触点变化,使其产生的位移,经过传动机构放大后,指针将被测压力值,在刻度盘上指示出来,同时指针带动电接装置的活动触头,当温度达到预定值时,活动触头与设定针的触头接触,接通电路。当其与上下限触点接触或断开时,使电路中的继电器动作,从而自动控制和报警。
3、进线橡胶密封圈内径○10mm,邵尔氏硬度45-55配用电缆外径○9.8mm,500VBX型肆芯橡皮线(4XI)

二、技术参数:
1.标度盘公称直径:100;
2.热响应时间:≤40S;
3.隔爆等级:dIIBT4;
4.额定功率:10VA;
5.高工作电压:24V;
6.高工作电流:0.7A

三、外形尺寸:
形式 D A B E d
电接点轴向型 130 65 190 - Φ8
电接点万向型 130 60 215 110 Φ10

四、防爆电接点双金属温度计型号及规格:
型号 测温范围℃ 精度等级 保护和材料 L 安装固定装置
WSSX-410B -80~+40
-40~+80
0~50
0~100
0~150
0~200
0~300
0~400
0~500
1.5 1Cr18Ni9Ti
304
316
316L
哈氏C-276
75
100
150
200
300
400
400
500
750
1000
无固定装置
WSSX-480B
WSSX-411B 可动外螺纹
WSSX-481B
WSSX-412B 可动内螺纹
WSSX-482B
WSSX-413B 固定螺纹
WSSX-483B
WSSX-414B 固定法兰
WSSX-484B
WSSX-415B 卡套螺纹
WSSX-485B
WSSX-416B 卡套法兰
WSSX-486B
注:特殊形式可根据协议订货。
防爆电接点双金属温度计选型须知:
1)型号;
2)精度等级;
3)测温范围;
4)电接点位式调节;
5)安装固定形式;
6)插入深度。
