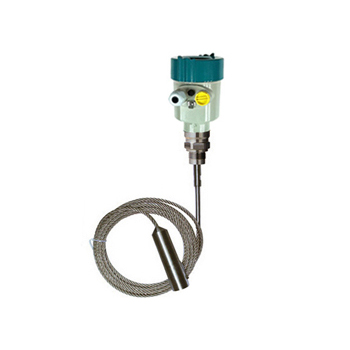

JP-LD31导波雷达物位计采用了100MHz～1.8GHz的发射频率，缆式探头，安装方式有螺纹或者法兰。测量对象为一般液体与固体颗粒状物料，大量程为30米。
JP-LD导波雷达物位计是的采用微波技术来检测料位的高科技产品，该仪表充分利用了微波具有很好穿透性、对恶劣环境及被测物料适应性强等特点，采用先进的大规模集成电路，将雷达原理、数字信号处理技术和快速傅里叶变换(FFT)技术。采用连续式乍动测量，能测量液体、固体(块状、粉状)料位，具有测距远、精度高等特点。
一、工作原理：
导波雷达物位计发出的高频微波脉冲沿着探测组件（钢缆或钢棒）传播，遇到被测介质，由于介电常数突变，引起反射，一部分脉冲能量被反射回来。发射脉冲与反射脉冲的时间间隔与被测介质的距离成正比。从而计算出探测组件顶部被测介质表面的距离，被测容器总高度是已知数，进一步可得出介质的物位高度。
二、主要特点：
导波雷达物位计具有低维护，高性能、高精度、高可靠性，使用寿命长等优点。在与电容，重锤等接触式仪表相比较，具有无可比拟的优越性。微波信号的传输不受大气的影响，所以它可以满足工艺过程中挥发性气体、高温、高压、蒸汽、真空及高粉尘等恶劣环境的要求。
三、技术参数:
1.测量对象：一般液体与固体颗粒状物料
2.测量范围: 0～30m；
3.过程连接: G1-1/2，NPT1-1/2法兰:DN50，DN80，DN100，DN150 ；
4.介质温度：-40～250℃；
5.过程压力: -0.1～2.0MPa；
6.工作频率: 100MHz～1.8GHz；
7.测量精度: ±10mm；
8.分辨率: 1mm；
9.采样: 回波采样54次/s；
10.输出电流信号:4～20mA+ HART通讯协议；
11.电源: 24VDC(±10%)纹波电压:1Vpp；
12.耗电量: max22.5mA ；
13.外壳防护等级:IP68；
14.防爆等级:EXiaIICT6 ；
15.两线制接线:仪表供电和信号输出共用一根两芯电缆；
16.电缆入口:M20×1.5(电缆直径5～9mm)

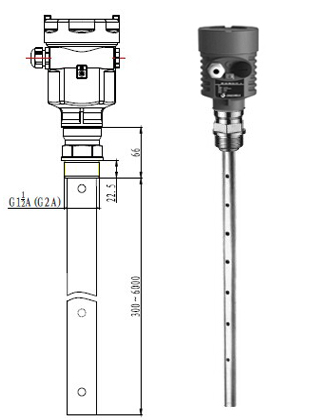

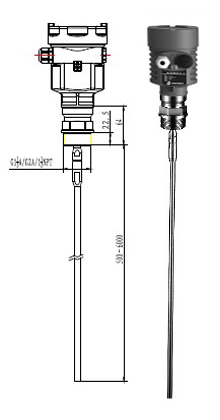

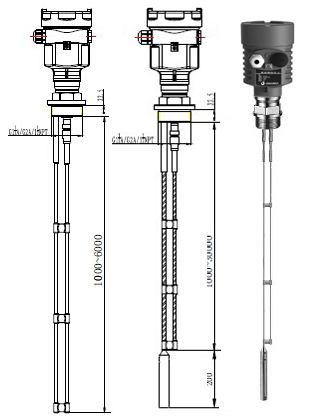

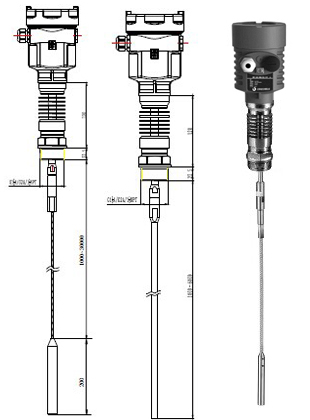

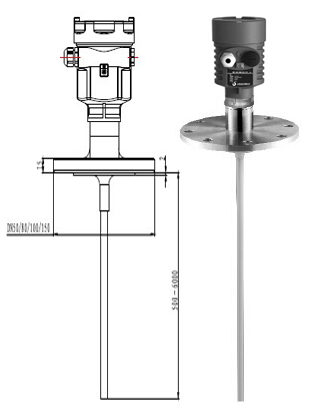

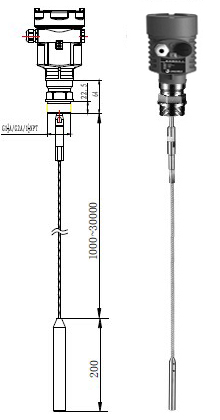

四、导波天线的选择及尺寸图：
| 尺寸 |
 |
 |
 |
| 型 号 | LD31 | LD32 | LD33 |
| 天线 | 不锈钢缆式 | 不锈钢杆式 | 双缆、双杆 |
| 安装 | 螺纹、法兰 | 螺纹、法兰 | 法兰 |
| 量程 | 30米 | 6米 | 缆30米、杆6米 |
| 介质 | 一般液体、固体颗粒 | 一般液体 | 小介电常数液体、固体 |
| 尺寸 |
 |
 |
 |
| 型 号 | LD34 | LD35 | LD36 |
| 天线 | 杆式带散热器 | 四氟杆式 | 同轴棒式 |
| 安装 | 螺纹、法兰 | 法兰（四氟翻边） | 螺纹、法兰 |
| 量程 | 6米 | 6米 | 6米 |
| 介质 | 高温液体 | 腐蚀性液体 | 小介电常数液体 |
五、导波雷达液位计选型表：
| 代 码 | 说 明 | |||||||
| JP-LD | 雷达液位计 | |||||||
| 频 率 | 3 | 导波雷达 | ||||||
| 天线形式 | 1 | 不锈钢缆式 | ||||||
| 2 | 不锈钢杆式 | |||||||
| 3 | 双缆、双杆 | |||||||
| 4 | 杆式带散热器 | |||||||
| 5 | 四氟杆式 | |||||||
| 6 | 同轴棒式 | |||||||
| 安装方式 | W | 螺纹，G1 1/2A，1 1/2NPT | ||||||
| L | PTFE法兰（DN80/DN100/DN150） | |||||||
| M | 不锈钢法兰（DN80/DN100/DN150） | |||||||
| 容器接管 | 0 | 无 | ||||||
| 1 | 50mm | |||||||
| 2 | 100mm | |||||||
| 3 | 150mm | |||||||
| 4 | 200mm | |||||||
| 密封过程温度 | P | -40~150℃普通密封连接 | ||||||
| G | -60~400℃高温带散热片连接 | |||||||
| 工作压力 | 0 | 常压 | ||||||
| 1 | 1.6MPa | |||||||
| 2 | 2.5MPa | |||||||
| 3 | 4.0MPa | |||||||
| 线制及输出信号 | 2 | 二线制DC24V,4~20mA+HART | ||||||
| 3 | 三线制DC24V,4~20mA | |||||||
| 测量范围 | 口口m | |||||||
