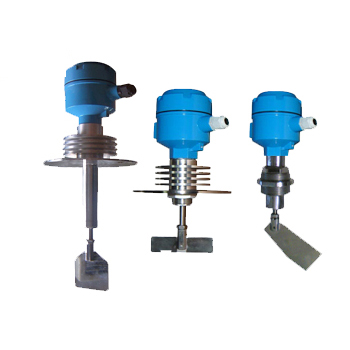

![[list:title]](/uploads/allimg/180721/1-1PH1164G6.jpg)
JP-UZXK阻旋式料位开关是采用微电机经减速后，带动检测叶片以5-6转/分的转速旋转的。当被测物料的料位上升使叶片的转动受到阻碍时，检测机构便围绕主轴产生旋转位移。此位移使其中一个微动开关动作发出有料信号，随后另一个微动开关动作，切断电机电源使其停转。只要料位不变此种状态便将一直保持下去。当料位下降检测叶片失去阻挡时，检测机构便依靠弹簧拉力恢复原态。阻旋式料位开关首先一个微动开关动作接通电机电源，使其旋转，随后另一个微动开关动作发出无料信号，只要没有物料阻挡检测叶片的转动，此种状态也将一直保持下去。
JP-UZXK系列阻旋式全密封料位控制器采用摆动式传动系统。电机底座通过弹簧拉住，当系统没有受阻时，电机转动，带动检测叶片，检测物料。检测板受阻时，使主轴受阻而静止，电机继续运行，使电机底座拉动弹簧，压下微动开关，发出有料信号，同时切断电机电源，电机停止工作。当物位下降时检板阻力消失，系统在弹簧的拉力下复位，微动开关恢复原始状态，使电机转动，同时发出无料信号。
一、阻旋式料位开关产品应用：
1.冶金、化工、石油、电力、食品、造纸、煤炭、建材、医药等领域料位的报警和控制;
2.高尘、防爆等特殊环境。
二、阻旋式料位开关产品特性：
1.全新的结构设计，耐锈蚀、防潮、防尘;
2.机械过载保护装置;
3.不同比重检测叶片;
4.高温型可在≤300℃的物料环境下使用。
三、阻旋式料位开关技术参数：
1.用 途：上、下限测量；
2.叶片转速：5～6转/分；
3.介质密度：≥0.3g/cm3(较大叶片)；
4.环境温度：(-30～80)℃；
5.供电电源：AC24V、110V、220V、50/60Hz; DC24V；
6.输 出：开关信号；
7.接 线 口：M18x1.5 M20x1.5(防爆)；
8.接点容量：(AC)220V 3A；
9.耗电功率：＜5W。
四、产品外形尺寸图：

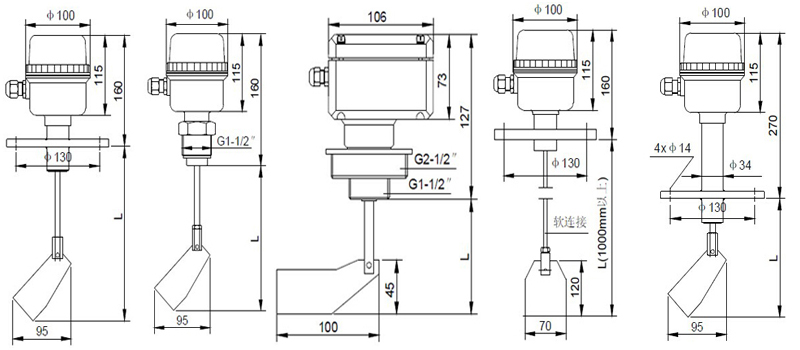

1.旋转叶片式：
2.摆动叶片式：
五、阻旋式料位开关产品选型：
| 尺寸 |
 |
||||
| 外形 |
 |
 |
 |
 |
 |
| 型号 | JP-UZXK-1 | JP-UZXK-2 | JP-UZXK-Y-2 | JP-UZXK-3 | JP-UZXK-R |

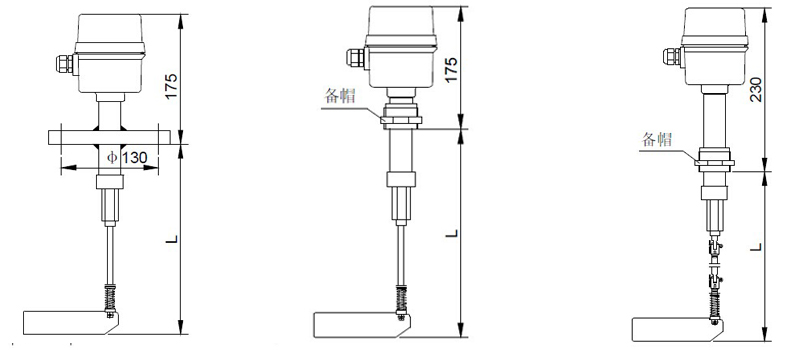

2.摆动叶片式：
| 尺寸 |
 |
||
| 外形 |
 |
 |
 |
| 型号 | JP-UZXK-M-1 | JP-UZXK-M-2 | JP-UZXK-M-R |
五、阻旋式料位开关产品选型：
| JP-UZXK | 阻旋式料位开关 | |||||
| 叶片形式 | 无 | 旋转叶片式 | ||||
| M | 摆动叶片式 | |||||
| 安装方式 | 1 | 法兰式 | ||||
| 2 | 螺纹式 | |||||
| 安装方式 | 无 | 常温型 | ||||
| R | 高温型 | |||||
| 检测杆长度 | 口口mm | |||||
| 供电方式 | D | DC 24V | ||||
| A | AC 220V | |||||
| 其它要求 | B | 防腐型防爆（Ex B | ||||
