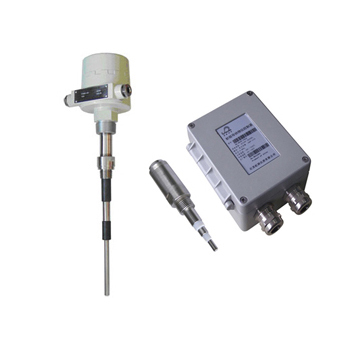

JP-ULSK射频导纳物位开关
[list:title]

JP-ULSK射频导纳物位开关

产品优势:
合作客户:
        JP-ULSK射频导纳物位开关是我的新一代智能开关量液位(料位)控制器,产品采用“射频检测技术”核心模块,有一体式和分体式,测量范围广。SPDT继电器(多四路),常开、常闭触点(AC220V2A)。可设定为高-高、高、低、低-低报 警:也设定为区域控制,实现“泵送”、“排液”、“加液”或“泵排”功能。

        射频导纳物位开关由于采用“JP-LES200射频检测技术”和现代微机处理技术,解决了传统式物位计温漂大、标定难、怕粘附的难题,广泛适用各行业中液体、颗粒和块状物料仓料位的进料、出料上下限控制。本产品采用的特殊抗冲击、耐磨损探杆护套材料适用于在高温、高压力、强腐蚀、强粘附、强冲击、强磨损、粉尘大的环境下进行测量,有其它类型的物位计无法比拟的性比价。

一、工作原理:
     JP-ULSK射频导纳物位开关由传感器和控制仪表组成,传感器可采用棒式、同轴或缆式探极安装于仓顶。传感器中的脉冲卡可以把物位变化转换为脉冲信号送给控制仪表,控制仪表经运算处理后转换为工程量显示出来,从而实现了物位的连续测量。由于采用了“JP-LES200射频导纳检测技术”,提高了可靠性并使安装调试变得非常简便。

二、产品特点:
1.标定简单: 可利用任意二点仓高一次性自动完成标定。
2.适应性强: 采用的特殊抗冲击、耐磨损探杆护套材料可在高温、高压力、强腐蚀、强粘附、强冲击、强磨损、粉尘大的环境下可靠工作。
3.无需维护: 由于传感器结构简单,无可动部件,所以一经投运后就无需维护。
4.应用广泛: 液态、固态、界面混和物、物料均可使用。
5.液晶显示: 采用液晶显示,显示内容丰富。
6.无漂移: 不会因为介质的温度或密度变化产生漂移。
7.可靠寿命: 独特的技术保证了仪表使用寿命长达15年。

三、技术参数:
  适用对象: 高温、高压、易燃易爆、有毒、腐蚀等工况下,对液体、浆料、粉末、颗粒、块状物等物料
  进行连续物位测量
  两相液体界面测量:如油水界面等
  输出: 继电器开关量输出
  电源: 220VAC/50Hz±10%或24VDC
  负载特性: 负载电阻大600Ω
  阻尼: 时间常数在0~20秒之间可调,调整步长1秒
  启动时间: 启动时间2秒,不需预热
  精度: ±0.2%,分辨率达0.002%(对导纳值)
  稳定性: 优于0.2FS/年
  工作压力: A级:40MPa,B级:25MPa,C级:10MPa,D级:4MPa,E级:1MPa,F级:常压
  温度范围: 控制器的环境温度:-30~60℃
  传感器电气盒工作温度:-30~70℃
  传感器探杆工作温度:-150~240℃
  湿度范围: 相对湿度:0~90%
  传输距离: 传感器和控制仪表的信号传输大距离可达1000米
  结构材料: 探杆:Teflon、刚玉等
  连接螺纹:316SST不锈钢、1Cr18Ni9Ti不锈钢等
  探头电气盒:低铜铝合金
  控制器外壳:镀锌钢板烤漆
  探杆种类: 棒式、同轴式、缆式、重型缆式等
  流程连接: 3/4NPT、1NPT锥管螺纹;36×2公制螺纹;法兰等
  电气连接: M20×1.5螺纹

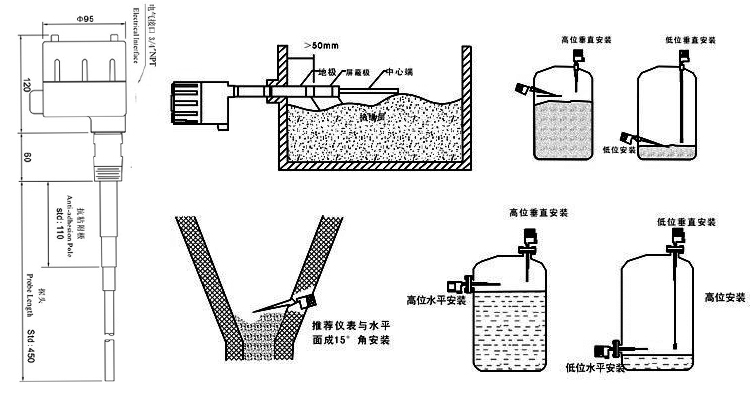

四、射频导纳物位开关外形尺寸图及安装示意图:


五、射频导纳物位开关选型表:

JP—ULSK 射频导纳物位开关
探杆类型 200 标准杆式
201 柔性缆式
203 平板式
仪表类型 Y 一体式
F 分体式
量 程 口口 0~口口m
温度范围 T1 120℃以下
T2 350℃以下
安装方式 L 螺纹安装
D 法兰安装
探头加长 口口mm
其它要求 B 防爆(Ex BT6)
