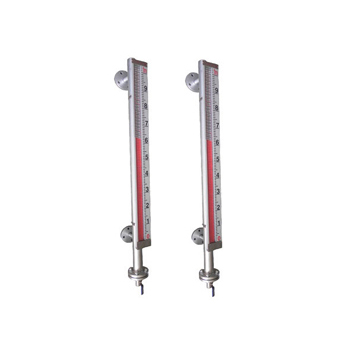

UHC517侧装式磁翻板液位计
[list:title]

UHC517侧装式磁翻板液位计

产品优势:
合作客户:
        JP-UHC517系列侧装式磁翻板液位计由测量筒、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖等组成,用于各类液体容器的液位测量。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。

        JP-UHC系列磁翻板液位计可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下可靠地测量液位,全过程测量无盲区、显示醒目,读数直观,并且测量范围大,配上液位报警、控制开关,可实现液位或界位的上下限报警和控制,配上JP系列液位变送器可将液位、界位信号转换成二线制4~20mADC的标准信号,实现远距离检测、指示、记录与控制。

        JP-UHC系列磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业过程中的液位测量与控制。

一、磁翻板液位计工作原理:
磁翻板液位计主体外的翻板箱受主体内浮子(具有定向磁性源,按不同介质和压力针对)的作用促其翻板翻动并显示红白颜色,并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺,从而使液位的指示显得更加清晰。

二、产品技术指标:
1、量程范围(mm):300~19000;
2、介质密度(g/cm3):0.5~2;
3、介质粘度: ≤0.02Pa.S;
4、工作温度℃:-40~350;
5、压力等级(MPa):≤32;
6、测量精度(mm):≤±10;
7、安装方式:侧装式、顶装式;
8、防护等级:IP65;
9、防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型);
10、传输方式:4~20mA 或开关量;
11、国家标准:HG/T21584-95磁性液位计标准;
12、接口法兰:PN4.0 DN25 HG20593(侧装式);
PN1.0 DN100 HG20593(顶装式),可以根据用户的需要特殊定制。

三、磁浮子翻板液位计选型表:

JP-UHC 磁浮子翻板式液位计
代 号 显示方式
517 就地翻板显示
518 就地翻板显示+4~20mA远传
  代号 安装方式
侧装式
D 顶装式
  代号 液位计类型
基型
W 保温型
J 防腐型
S 防霜型
Z 保温防腐型
Y 顶装防腐型
  代号 报警控制
0 无报警
1 带上限报警
2 带下限报警
3 带上下限报警
  代号 浮子材质 代号 本体材质
P 不锈钢 P 不锈钢
L 防锈铝 L 防锈铝
T T
S PVC塑料 S PVC塑料
F 氟塑包裹 F 氟塑管
    PF 内衬四氟
    PP 内衬丙烯
    PE 内衬乙烯
  代 号 待标明的数据
B1 标注法兰标准、通径、压力等级
B2 标注实际操作温度
B3 标注实际操作压力
B4 标注测量介质的密度
B5 标注订货长度,或提供法兰间距
