JP-UGD单色石英管液位计
[list:title]

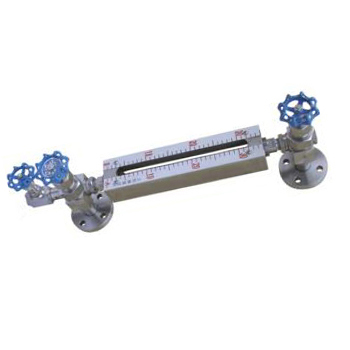

JP-UGD单色石英管液位计

产品优势:
合作客户:
        JP-UGS单色石英管液位计通过上下连接法兰与容器构成连通器,测量玻璃管采用耐高温、耐高压的石英玻璃管,可测量高温高压的液体。单色石英管液位计可以直接观察到容器内介质液位的实际高度。由于透过玻璃管可以清晰地看到被测介质,因此也适合测量两种液体的界面。

一、石英管液位计技术参数:
1.特制的99.99%SiO2透明石英管,变形点1077℃,软化点1730℃,
抗压强度1170Kgt/cm2膨胀系数5.5×102,
经特殊工艺处理后具有耐高温、高压和优良的机械特性;
2.工作压力:1.6、2.5、6.4、10.0MPa;
3.工作温度:-50~+550℃ PH:≤7(在低温低速环境下可≤10);
4.测量范围L:300、500、800、1100、1400、1700、2000、3000mm(测量范围按中心距而制定);
5.伴热蒸汽夹套:工作压力0.6MPa,接管尺寸G1/2″外螺纹;
6.法兰连接尺寸:采用化工部新实施HG20592-20635-97法兰标准,法兰尺寸:DN20、PN2.5;
7.用户采用其他法兰标准,请说明;
8.石英玻璃管液位计如无特殊说明,一般采用直通型式;
9.如采用针型阀(即C型),钢球自动风痹压力:>0.2MPa;
10.重量:10~30Kg;
11.显示高度与测量范围关系(显示高度即标尺高度)。

二、石英管液位计订货须知:
1.型号名称
2.规格(中心距L)
3.材质(普通钢或不锈钢)
4.安装形式:法兰规格

三、石英管液位计外形尺寸图:

四、石英管液位计选型表:
JP-UGD 单色石英管液位计
代 号 结构形式
A 阀门带安全装置
B 带排污阀无安全装置
C 无盲区
  代号 附加装置
1 普通型
2 带蒸汽夹套型
3 带防霜装置型
4 带照明装置型
  代号 安装方式
D 法兰连接DN20,25
G 螺纹连接G3/4″
  代号 压力等级
1 1.6
2 2.5
3 4.0
4 6.4
5 10.0
  代号 接液材质
C 碳钢
F 不锈钢(304、316L)
  代 号 测量范围(mm)
□□ 300、500、800、1100、1400、1700、2000··
