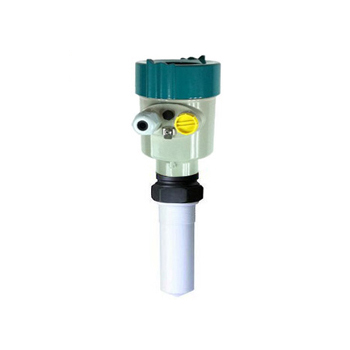

JP-LD91高频雷达液位计

产品优势：

合作客户：

JP-LD91雷达液位计为采用了26GHz的高频发射频率，属于高频雷达液位计。天线被进一步的优化处理，处理器也作了相应的提升，加大了测量距离和精度。该系列为PP或四氟棒式天线，可测量对象为化工原料、腐蚀性液体及污水等。高测量量程为20米，安装方式有螺纹与法兰。

JP-LD雷达液位计是的一种基于时间行程原理的物位测量仪表，雷达波以光速运行，运行时间可以通过电子部件被转换成物位信号。探头发出脉冲信号，当脉冲遇到物料表面时反射回来被仪表内的接收器接收，并将距离信号转化为物位信号。因此，雷达液位计可以用于反应釜、固体料仓等一些复杂环境的物位测量。

一、工作原理：

雷达液位计天线发射较窄的微波脉冲，这个脉冲以光速在空间传播，遇到被测介质表面，其部分能量被反射回来，被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比，从而计算出天线到被测介质表面的距离。

二、产品特点：

1、天线尺寸小，便于安装；非接触雷达，无磨损。

2、几乎不受腐蚀、泡沫影响；几乎不受大气中水蒸气、温度和压力变化影响。

3、严重粉尘环境对高频物位计工作影响不大。

4、波长更短，对在倾斜的固体表面有更好的反射。

5、波束角小，能量集中，增强了回波能力的同时又有利于避开干扰物。

6、测量盲区更小，对于小罐测量也会取得良好的效果。

7、高信噪比，即使在波动的情况下也能获得更优的性能。

8、高频率，是测量固体和低介电常数介质的佳选择。

三、技术参数：

测量对象：化工原料、腐蚀性液体及污水等有腐蚀性液体

测量范围：20米

过程连接：螺纹、法兰

介质温度：-40～120℃

过程压力：常压

精度：±10mm

频率范围：26GHz

防爆等级：ExiaⅡCT6

防护等级：IP67

信号输出：4～20mA/HART(两线/四线）

四、法兰的选择：

五、天线的选择：

六、雷达液位计选型表：
