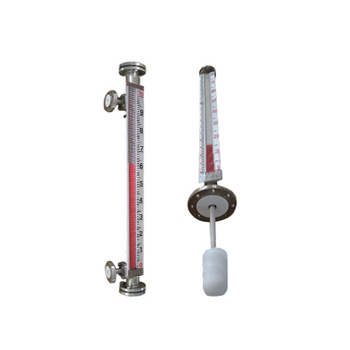

UHC/F防腐型磁浮子液位计

产品优势：

合作客户：

JP-UHC/F防腐型磁浮子液位计适合各种具有腐蚀性液体介质的液位测量，表体采用不锈钢，内衬四氟管。

防腐型磁浮子液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时，液位计主导管中的浮子也随之升降，浮子内的磁钢通过磁耦合传递到现场指示器，驱动红白翻柱转180°，当液位上升时，翻柱由白色转为红色，当液位下降时翻柱由红色转为白色，指示器的红、白界位处为容器内介质液位的实际高度，从而实现液位的指示。

防腐型磁浮子液位计适合容器内液体的液位、界位的测量，除现场指示，还可配远传变送器、报警(控制)开关，指示功能齐全。指示新颖，读数直观、醒目，观察指示器的方向可根据用户需要改变角度。测量范围大，不受储槽高度限制，指示机构与被测介质隔离，因而密封性好，可靠性高，结构简单，安装方便，维护费用低。

一、技术参数：

测量范围：150～8000mm

工作压力：2.5MPa；4.0MPa；6.3MPa

工作温度: -20～100℃；-20～200℃；0～400℃

精确度:±10mm

介质密度: 0.5～2.0g/cm3

介质密度差: ≥150kg/m3(测量界位)

环境振动：频率≤25Hz 振幅≤0.5mm

跟随速度: ≤0.08m/s

介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,

可选用加热夹套型液位计

过程连接:侧装式安装法兰: DN20PN2.5；DN25PN4.0；DN25PN6.3

法兰标准:HG20592～20635-97其它法兰标准请用户注明。

材质：旁路管：1Cr18Ni9Ti;304;316L

浮子：钛

二、磁浮子翻板液位计选型表：

JP-UHC	磁浮子翻板式液位计
代号	显示方式
517	就地翻板显示
518	就地翻板显示+4～20mA远传
	代号	安装方式
	无	侧装式
	D	顶装式
		代号	液位计类型
		无	基型
		W	保温型
		J	防腐型
		S	防霜型
		Z	保温防腐型
		Y	顶装防腐型
			代号	报警控制
			0	无报警
			1	带上限报警
			2	带下限报警
			3	带上下限报警
				代号	浮子材质		代号	本体材质
				P	不锈钢		P	不锈钢
				L	防锈铝		L	防锈铝
				T	钛		T	钛
				S	PVC塑料		S	PVC塑料
				F	氟塑包裹		F	氟塑管
							PF	内衬四氟
							PP	内衬丙烯
							PE	内衬乙烯
					代号	待标明的数据
					B1	标注法兰标准、通径、压力等级
					B2	标注实际操作温度
					B3	标注实际操作压力
					B4	标注测量介质的密度
					B5	标注订货长度，或提供法兰间距
