Y-60/100/150一般压力表
[list:title]

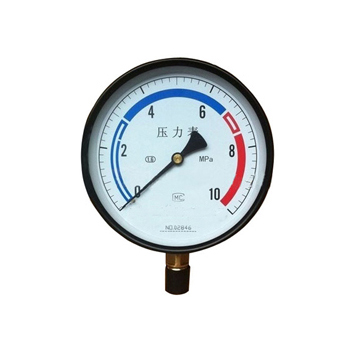

Y-60/100/150一般压力表

产品优势:
合作客户:
        Y系列一般压力表适用于测量无爆炸危险,不结晶,不凝固及对钢合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。

一、一般压力表结构原理:
仪表的测量系统由接头、弹簧和传动机构组成。通过指针指示仪表读数。

二、技术参数:
1.测量元件:弹簧管;
2.使用工作温度:-40℃~70℃,相对温度不大于 85%;
3.仪表执行标准:GB/T1226-2001;
4.一般压力表的型号表示:
型号 精度等级 测量范围 Mpa 结构特点 接头螺纹
Y-60 2.5 0~0.1、0~0.16、0~0.25、
0~0.4、0~0.6、0~1.0、
0~1.6、0~2.5、0~4.0、
0~6.0、0~10、0~16、
0~25、0~40、0~60、
-0.1~0、-0.1~0.06、
-0.1~0.15、-0.1~0.3、
-0.1~0.5、-0.1~0.9、
-0.1~1.5、-0.1~2.4
径向 M14×1.5
Y-100
Y-150
Y-200
1.6 M20×1.5
Y-60Z 2.5 轴向 M14×1.5
Y-100Z
Y-150Z
1.6 M20×1.5
Y-60ZT 2.5 轴向带前边 M14×1.5
Y-100ZT
Y-150ZT
1.6 M20×1.5
Y-100TQ
Y-150TQ
径向带前边

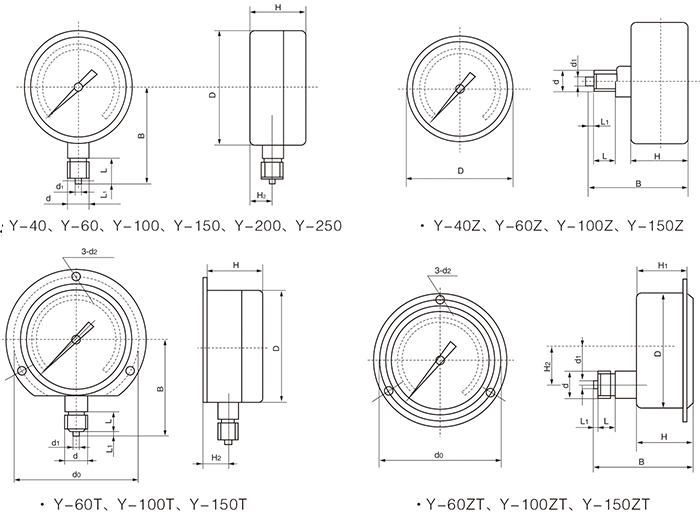

 三、Y系列一般压力表外形尺寸图:
型 号 D d d1 L d0 B H d2 H1 H2 L1
Y-40 Φ40 M10*1 Φ2.5 10   38 24     8.5 2
Y-40Z   40 24     0
Y-60 Φ60 M14*1.5 Φ5 14   56 30     12
Y-60Z   58 30     0
Y-60T 72 56 30 Φ4.5   13
Y-60ZT 53 30 Φ4.5 24 0
Y-100 Φ100 M20*1.5 Φ6 20   90 44     18
Y-100Z   85 44     30
Y-100T 118 90 45 Φ5.5   18
Y-100ZT 85 44 Φ5.5 39 30
Y-150 Φ150   115 48     18
Y-150Z   92 47     30
Y-150T 165 115 48 Φ5.5   18
Y-150ZT 92 47 Φ5.5 41 30
Y-200 Φ200   147 50     18
Y-250 Φ250   167 50     18

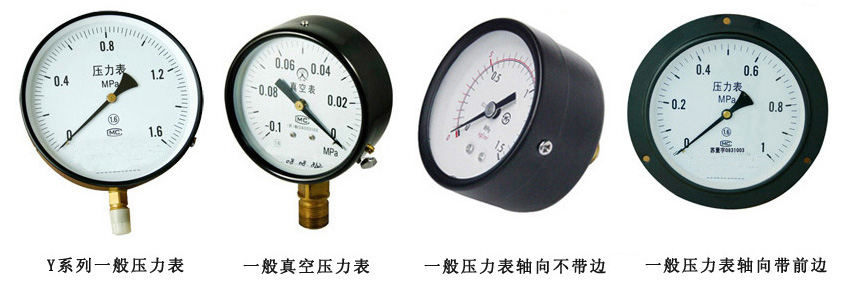

Y-40/60/100/150/250系列一般压力表
