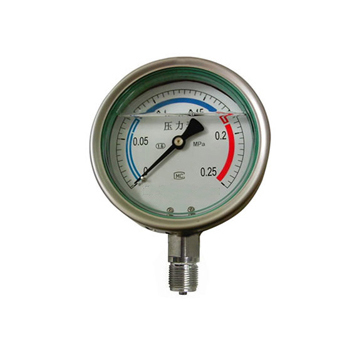

YN耐震压力表

YN耐震压力表

产品优势:
耐震压力表可测量无爆炸危险、无结晶体、不凝固以及对铜合金不起腐蚀作用的液体、气体、蒸汽等介质的压力。
合作客户:
        YN-60/100/150系列耐震压力表具有良好的抗振性能,特别适用于环境剧烈振动场所,可耐受介质的脉动,冲击及突然卸荷。耐震压力表可测量无爆炸危险、无结晶体、不凝固以及对铜合金不起腐蚀作用的液体、气体、蒸汽等介质的压力。

一、技术参数:
1.仪表执行标准:Q/320211 DGH01-2003
2.耐震压力表型号表示:
型号 结构形式 精度(%) 压力范围(MPa) 使用环境条件
YN-60 径向无边 ±2.5 0~0.16  0~0.25  0~0.4
0~0.6  0~1.0  0~1.6
0~2.5  0~4  0~6
0~10  0~16  0~25
0~40  0~60  0~100
周围环境温度为:
-5~55℃;-25~55℃。

使用工作环境振动频率
不大于25Hz,振幅不大于1mm
YN-60T 径向带后边
YN-60Z 轴向无边
YN-60ZT 轴向带前边
YN-100 径向无边 ±1.6
YN-100T 径向带后边
YN-100Z 轴向无边
YN-100ZT 轴向带前边
YN-150 径向无边
YN-150T 径向带后边
YN-150Z 轴向无边
YN-150ZT 轴向带前边

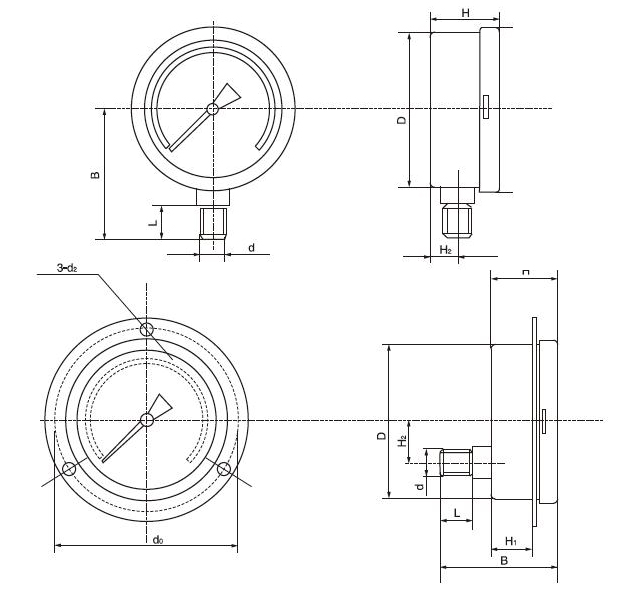

二、耐震压力表尺寸说明:
型 号 D H H2 B D2 d0 d L H1
YN-60 Φ60 32 13 55     M14*1.5 14 22
YN-60ZT 0 65 4.5 76
YN-100 Φ100 44 18 90     M20*1.5 20 27
YN-100ZT 30 90 5.5 118
YN-150 Φ150 44 18 120     M20*1.5 20 27
YN-150ZT 55 95 5.5 165

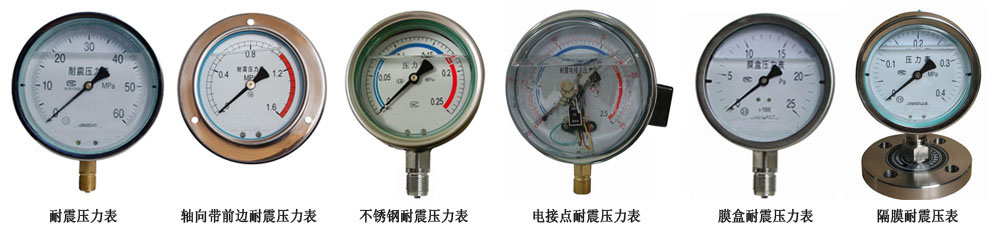

YN-60/100/150耐震压力表
YN-60/100/150B不锈钢耐震压力表
YEN-100/150耐震膜盒压力表
YEN-100/150B不锈钢耐震膜盒压力表
YXN-100/150耐震电接点压力表
YXN-100/150B不锈钢耐震电接点压力表
YN-60/100/150/MF/ML耐震隔膜压力表
YN-60/100/150B/MF/ML不锈钢耐震隔膜压力表
