YEN膜盒耐震压力表

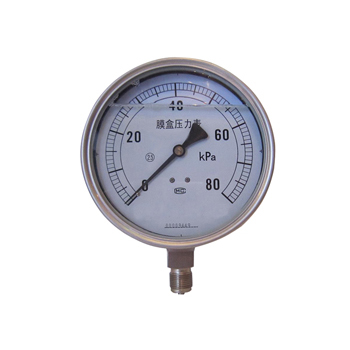

YEN膜盒耐震压力表

产品优势:
测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压且需要抗震的场合
合作客户:
        YEN-100/150(B)膜盒耐震压力表是在膜盒压力表的基础上表壳内充硅油。采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压且需要抗震的场合,广泛应用于锅炉通风、气体管道、燃烧装置等及其他类似设备上。
       膜盒耐震压力表由测量系统(包括接头膜盒等)、传动机构、指示装置和外壳组成。当被测介质的压力作用于膜盒时,其自由端产生相应弹性变形一位移,经拨杆带动传动机构放大,由指示装置将被测压力在仪表盘上指示出来,且表内充油,达到耐震的效果。

一、结构与测量原理:
膜盒耐震压力表由测量系统(包括接头,波纹膜盒等),传动机构(包括拔杆机构,齿轮传动机构),指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。当被测介质的压力作用于膜盒时,其自由端产生相应弹性变形一位移,经拨杆带动传动机构放大,由指示装置将被测压力在仪表盘上指示出来,且表内充油,达到耐震的效果。

二、 技术指标:
1.测量范围与精确度:
型号 量程范围(KPa) 精度等级
正压 负压 正负压
YEN-100
YEN-100B
YEN-150
YEN-150B
0~1.6 -1.6~0 -0.8~0.8 2.5
0~2.5 -2.5-0 -1.2~1.2
0~4 -4~0 -2~+2
0~6 -6~0 -3~+3
0~10 -10~0 -5~+5
0~16 -16~0 -8~+8
0~25 -25~0 -12~+12
0~40 -40~0 -20~+20
YEN-100/150膜盒耐震压力表
YEN-100/150B不锈钢膜盒耐震压力表

2.导(测)压系统及外壳等主要零件的材质:
零件名称 材料编号
接头 1icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316不锈钢
膜盒 1icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316不锈钢
齿轮传动机构 1icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316不锈钢
表壳,罩壳 1icr18Ni9T、Ocr18Ni12Mo2Ti、 sus316不锈钢

三、 压力表选型表:
Y 压力表
仪表类型
(可复选)
E 膜盒
N 耐震
X 电接点
表盘直径 60 直径ф60mm
100 直径ф100mm
150 直径ф150mm
仪表材质 普通型
B 全不锈钢
隔离器选择
(隔膜压力表)
ML 螺纹式
MF 敞开法兰式
MG 工字法兰式
GL 角形法兰式
RL 软管连接式
MC 卡盘连接卫生型
附加选项
(连接器选择)
YL 硬管连接器
RL 软管连接器
GL 角形连接器
SR 散热器
ZN 阻尼器
