Y-MG/GL特殊法兰隔膜压力表
[list:title]

Y-MG/GL特殊法兰隔膜压力表

产品优势:
合作客户:

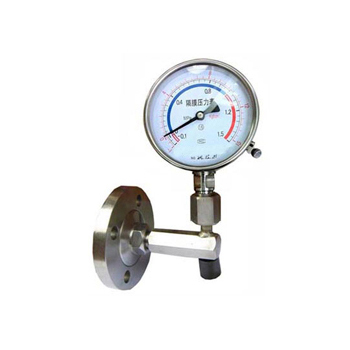

        Y-60/100/150MF/MG/GL特殊法兰隔膜压力表是以法兰为连接形式的隔膜压力表。适用于测量强腐蚀、高温、高粘度、易结晶、易凝固和有固体浮游物介质的压力,以及对某些测量介质不能直接进入通用型仪表内和便于清洗防止沉淀物质积聚的场合压力检测时,采用由隔膜隔离器与通用型压力仪表组成一个系统的隔膜表。

一、法兰隔膜压力表结构原理:
特殊法兰隔膜压力表由各种通用型压力仪表和不同结构的隔膜隔离器组成一个封闭系统,内充密封液。当被测介质的压力作用于隔膜时,则隔膜产生变形,压缩封闭系统中的密封液。由于密封液的固有性质,使压力仪表中的弹性元件产生相应的弹性变形—位移,经指示装置显示压力值。当隔膜的刚度足够小时,则压力仪表指示的压力就近于被测介质的压力值。

二、材质的选择:
1.隔膜材料:0Cr17Ni12Mo2(316); 0Cr17Ni14Mo2(316L);蒙乃尔合金(Cu30Ni70);哈氏合金(H276C);钽(Ta)及氟塑料(F4)。
2。法兰材料:不锈钢0Cr18Ni9(304)、0Cr17Ni12Mo2(316);不锈钢内衬氟塑料(316+F4)。
密封垫圈材料:丁腈橡胶;氟橡胶;硅橡胶及氟塑料。
3、隔膜液的选择
(保证隔膜表使用可靠性,应根据不同用途选择合适的密封液。)
工作液体名称 隔膜装置温度范围(℃) 用  途
甘油水溶液 -5~100 食品介质用
硅油(低粘度) -30~100 一般介质用
硅油(高粘度) -10~200 高温介质用
氟油 -30~150 氢、氧介质用
备  注:如对密封液有特殊要求请与公司协商订做。

三、型号表示及量程范围:
产品名称 产品型号 精度等级 测量范围(MPa) 连接方式
隔膜压力表 Y-100MF 1.6 0~0.1~10
-0.1~0~2.4
敞开法兰
Y-150MF
Y-100MG 0~0.1~10
-0.1~0~2.4
工字法兰
Y-150MG
Y-100GL 0~0.1~10
-0.1~0~2.4
角形法兰
Y-150GL
备注:如对仪表隔膜体材质、膜片材料以及法兰尺寸有特殊要求请与公司协商订做

四:法兰式隔膜压力表订货须知:
1.压力表类型与表盘(普通压力表/不锈钢压力表、60/100/150);
2.压力表量程(测量范围);
3.膜片材质(316/316L/钽/哈氏合金/蒙乃尔/衬四氟);
4.法兰规格及法兰标准;

五、压力表选型表:

Y 压力表
仪表类型
(可复选)
E 膜盒
N 耐震
X 电接点
表盘直径 60 直径ф60mm
100 直径ф100mm
150 直径ф150mm
仪表材质 普通型
B 全不锈钢
隔离器选择
(隔膜压力表)
ML 螺纹式
MF 敞开法兰式
MG 工字法兰式
GL 角形法兰式
RL 软管连接式
MC 卡盘连接卫生型
附加选项
(连接器选择)
YL 硬管连接器
RL 软管连接器
GL 角形连接器
SR 散热器
ZN 阻尼器
