YTZ-150电阻远传压力表
[list:title]

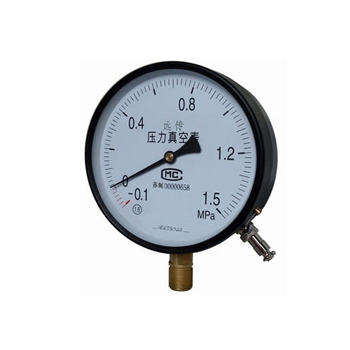

YTZ-150电阻远传压力表

产品优势:
合作客户:
        YTZ-150电阻远传压力表适用于测量对铜及铜合金不起腐蚀作用的液体、蒸汽和气体等介质的压力。因为在仪表内部设置—滑线电阻式发送器,故可把被测值以电量值传至远离测量点的二次仪表上,以实现集中检测和远距离控制。此外,本仪表并能就地指示压力,以便于现场工艺检查。

一、结构原理:
电阻远传压力表由一个弹簧管压力表和一个滑线电阻式发送器等组成。
电阻远传压力表机械部分的作用原理与一般弹簧管压力表相同。由于电阻发送器系设置在齿轮传动机构上,因此当齿轮传动机构中的扇形齿轮轴产生偏转时,电阻发送器的转臂 (电刷) 也相应地得以偏转,

二、技术参数:
1.精确度等级:1.6级
2.发送器起始电阻值:3~20Ω
3.发送器满度电阻值:340~400Ω
4.发送器接线端①②外加电压不大于6V
5.滑线电阻式发送器接线图
6.使用环境条件:-40~60℃,相对湿度不大于85%,且震动和被测 (控)介质的急剧脉动应对仪表正常工作无明显影响。
7.温度影响:使用温度偏离20±5℃时,其温度附加误差不大于0.4%/10℃。
8.重量:1.2kg

三、电阻远传压力表测量范围:
型 号 量程范围(MPa)
YTZ-150 0~0.1、0~0.16、0~0.25、0~0.4、0~0.6、0~1.0、0~1.6、0~2.5、
0~4.0、0~6.0、0~10、0~16、0~25、0~40、0~60、-0.1~0、-0.1~0.06、
-0.1~0.15、-0.1~0.3、-0.1~0.5、-0.1~0.9、-0.1~1.5、-0.1~2.4

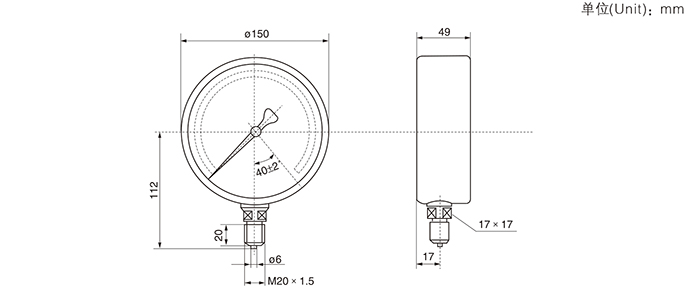

四、电阻远传压力表外形尺寸图:
