YPF膜片压力表

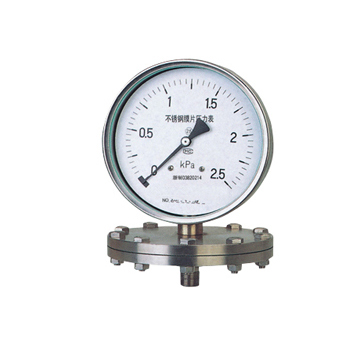

YPF膜片压力表

产品优势:
 YPF-100/150膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。膜片压力表耐腐蚀性能取决于膜片材料。
合作客户:
        YPF-100/150膜片压力表适用于测量具有一定腐蚀性、非凝固或非结晶的各种流体介质的压力或负压。膜片压力表耐腐蚀性能取决于膜片材料。

一、结构原理:
膜片压力表由测量系统(包括法兰接头、波纹膜片)、传动指示机构(包括连杆、齿轮传动机构、指针和度盘)和外壳(包括表壳和罩圈)等组成。外壳为防溅结构,具有较好的密性,故能保护其内部机构免受污秽浸入。
膜片压力表的作用原理是基于弹性元件(测量系统上膜片)变形。在被测介质的压力作用下,迫使膜片产生相应的弹性变形---位移,借助连杆组经传动机构的传动并予放大,

二、主要技术指示:
1.精确度等级:2.5;
2.使用环境温度:-40~+70℃;相对湿度不大于90%;
3.温度影响:使用温度偏离20±5℃时,其温度附加误差不大于0.04%/℃;
4.工作位置:垂直安装;
5.外壳防护等级:IP64;
6.标度范围、外形尺寸及重量:
型  号 量 程 范 围 承压部寸
(D1)
表壳外径
(D)
重量
(kg)

YPF-100A 0~0.6、0~0.1、0~0.16、0~0.25、0~0.4、
0~0.6、0~0.1、0~1.6、0~2.5、-0.1~0、
-0.1~0.06、-0.1~0.15、-0.1~0.3、-0.1~0.5、
-0.1~0.9、-0.1~1.5、-0.1~2.4MPa
φ85 φ100 1.6
YPF-100B
YPF-100B-F

φ115
YPF-150A φ85 φ150 1.8
YPF-150B
YPF -150B-F

φ115
YPF-100B
YPF-100B-F
0~1.6、0~.5、0~4、0~6、0~10、0~16、0~25、
0~40、-1.6~0、-2.5~0、-4~0、-6~0、-10~0、
-16~0、-25~0、-40~0、-0.8~0.8、-1.2~1.2、
-2~2、-3~3、-5~5、-8~8、-12~12、-20~20kPa
φ160 φ100 2.9
YPF-150B
YPF-150B-F
φ160 φ150 3.2
注:0~40、-40~0、±20KPa规格承压部尺寸D1为φ85。
7.膜片压力表导压系统及外壳等主要零件的材质:

型  号 名   称 导压系统 表壳材料
膜片 法兰接头 密封垫圈
YPF-100A
YPF-150A
膜片压力表 Cr15Ni7Mo
(PH15-7Mo)
316H(≤25KPa)
1Cr18Ni9 丁腈橡胶
聚四氟乙烯
铸铝
1Cr18Ni9
YPF-100B
YPF-150B
不锈钢膜片压力表
YPF-100B-F
YPF-150B-F
法兰不锈钢膜片压力表
由固定于齿轮上的指针逐将被测值在度盘上指示出来。
